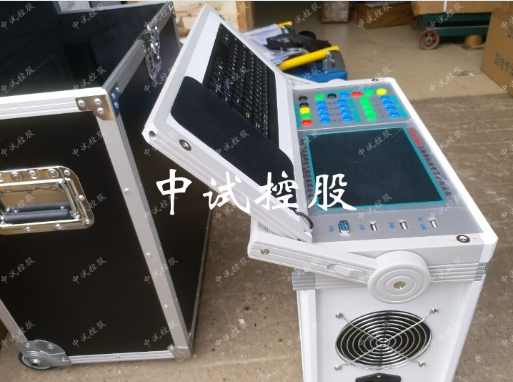

微机继电保护测试仪在实际的工作中，经常会被用来进行线路保护试验，在进行试验之前，就需要进行接线工作，由于微机继电保护测试仪属于高精度的电力测试仪器，其接线方式也非常复杂。

微机继电保护测试仪线路保护试验接线方法


+KM → X5/16 → TBJ-1(TBJ-2)→ X5/08 → TQ线圈 → -KM

从而启动断路器跳闸线圈TQ，实现了手动跳闸。

+KM → X5/16 → TJ-11(TJ-12)→ X5/14 → 2LP → X5/11 →TBJ线圈 → HWJ-1(TWJ-1)→ X5/07 → -KM ；

这样就启动了TBJ线圈，TBJ的两个常开辅助接点TBJ-1、TBJ-2闭合，于是经：


+KM → X5/16 → TBJ-1(TBJ-2)→ X5/08 → TQ线圈 → -KM 。


从而启动断路器跳闸线圈TQ，实现了故障跳闸。


不同的厂家生产的微机继电保护测试仪，操作方法也各有不同，因此电力工作者在实际的接线之前，需要熟读产品操作说明书，严格按照操作说明进行接线工作，只有这样才能达到应有的精度。
