继保测试仪交流试验详解

时间：2020-12-23

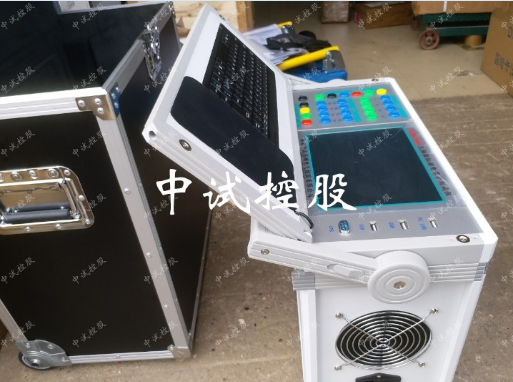

继保测试仪交流试验中，各相电压电流均输出交流量，各电压电流的幅值、相位以及交流频率均可任意调节，以满足各种试验中需要对各种量进行调节和组合的要求。试验中继电器和保护接点动作时，可以记录动作时间、返回时间和动作值、返回值等。
本试验菜单可以测试各种交流型继电器，相位、频率继电器，微机保护等，也可以模拟整组试验。
本试验中可变化的变化量有：   Ua量值，Ua相位；       Ia量值，Ia相位；
                                 Ub量值，Ub相位；       Ib量值，Ib相位；
                                 Uc量值，Uc相位；       Ic量值，Ic相位；
                                 交流频率。
继保测试仪需要输入的各种设定量：各变化量的初值、各变化量的变化步长值（可正可负）；
                            哪些量需变化调节，需变化的变量其“    ”标志打开。

手动试验／自动试验：试验开始后，可以设定变化量是手动控制增减还是自动增减变化。
各项数据和设定项输入完毕，移动光标按下“确认”，此时查验设置量，如无误再选定“开始”即开始试验。装置开始输出，并在屏幕下部将弹出被试继电器的接点状态图。
手动试验时使用“▲”、“▼”键或旋动旋钮控制各量以各自步长加减，观察显示屏上被测元件的动作情况，其接点闭合或打开时屏幕上即显示出动作时间和返回时间，以及各相应输出量（Ua、Ub、Uc、Ia、Ib、Ic）的有效值与相位角（即为被测元件的动作值和返回值）。
自动试验时各量自动增加，继电器接点动作时装置维持各量输出在动作点位置等待下一步操作，此时按一下“▲”或“▼”键或“正向”、“反向”旋动旋钮一格，继电保护测试仪试验将按所给的方向再次自动加或减，直至下一次变位再维持在该位置等待。如此可以反复不断地按各个方向进行自动试验，测定各项动作值、返回值等。

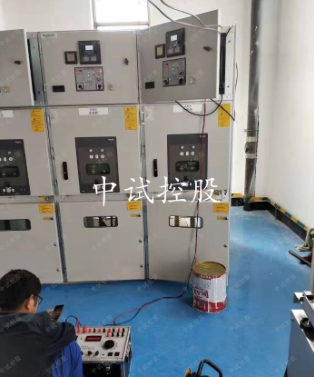

l 开入量：继保测试仪测量时，被测元件的接点可接入任一路开关量输入端子中。
l 开出量：两路输出节点，一路跟踪试验的过程，在试验按下“开始”时闭合，试验“停止”时断开；另一路跟踪试验数据的变化，即在试验开始后第一次按动“▲”或“▼”按钮时闭合，试验“停止”时断开。
l 数据记录区：保护动作、返回时除记录动作时间及返回时间外,下部显示依次为动作、返回时Ua、Ub、Uc、Ia、Ib、Ic幅值及相位,第一行为各量动作值,第二行为各量动作时的相位,第三行为返回值,第四行为各量返回时的相位。
l 组合输出量：电压和电流可以进行组合以输出不同的量：交流电压每相可输出120V。当需要较高输出电压时，可将两通道串联使用，如Ua输出120V，0°、Ub输出120V，180°，则Uab输出为240V。交流电流每相可输出40A。当需要较大输出电流时，可将两或三通道并联使用，如并联时最大电流可达80A或120A，注意并联时应使各相相位相同。

微机继电保护测试仪注意事项：
1. 若输出较大电流时，请尽量用较短、较粗的接线，以减小试验回路电阻。
2. 请勿较长时间停留在输出较大电流状态，以免损坏仪器和被测设备。
3. 自动试验时自动变化时间间隔约为0.3秒，若测试时间继电器或其他动作时间较长的继电器，则测出的时间将会不正确，请改用手动变化方式测试。
