变压器绕组测试简介

时间：2020-12-22

绕组电阻测量是一种重要的诊断工具，用于评估由于不良的设计，组装，处理，不利的环境，过载或不良维护而对变压器可能造成的损坏。

该测试的主要目的是检查绕组之间的总体差异以及连接处的开路。测量变压器绕组的电阻可确保每个电路的接线正确，并且所有连接都牢固。

变压器的绕组电阻会因匝数短，连接松动或分接开关触点变差而改变。不管采用哪种配置，电阻测量通常都是相间进行的，并且将读数相互比较以确定它们是否可以接受。

变压器绕组电阻的测量是通过使已知的直流电流通过被测绕组并测量每个端子上的压降来实现的（欧姆定律）。为此目的的现代测试设备利用开尔文桥来获得结果。您可能会认为绕组电阻测试仪是一个非常大的低电阻欧姆表。

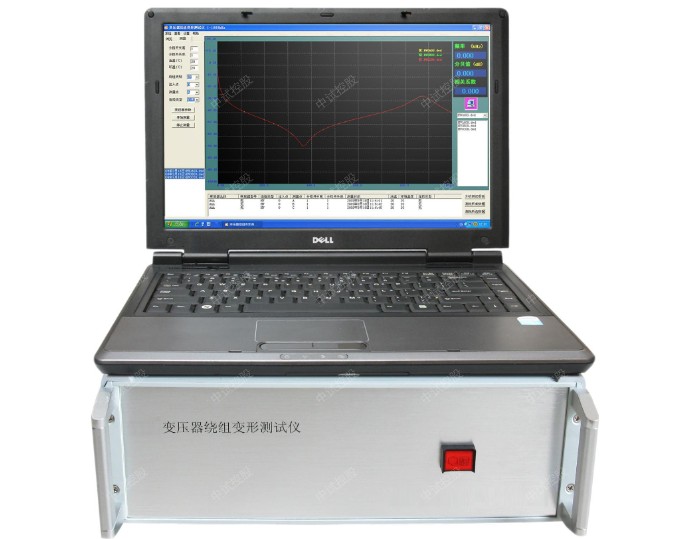

绕组电阻测试设备可根据特定应用提供多种样式。用于电力变压器的测试仪与用于小型仪表变压器的测试仪有很大不同。无论哪种类型，绕组电阻测试仪始终配备有电流输出，电压测量和电阻表。

变压器的初级和次级端子均应与外部连接隔离，并在所有绕组的每个相上进行测量。测试设备的连接应按以下顺序进行：

1.接地–确保首先将变压器直接接地到本地站接地，然后再将测试仪接地。

2.附件–连接任何所需的附件，例如遥控器，警告信标，PC等。

3.测试线–在将测试线从被测设备上断开的情况下，将电流和电压线连接到测试装置，并验证所有连接的紧密性。

4.连接到变压器–每种变压器配置需要不同的测试连接，下一节提供了一些示例。测试时应格外小心，以防止导线脱落或将导线连接在彼此之上或彼此之间太近。电压导线应始终放置在电流导线与变压器之间（之间）。

5.输入电源–插入测试仪。在进行此连接之前，请确保电源地线与本地站的地线之间的阻抗路径较低。
