电力承试设备

高压开关（高压断路器）的品种有很多，主要有户内、户外少油、多油开关、真空开关、六氟化硫开关、西门子石墨触头高压开关。

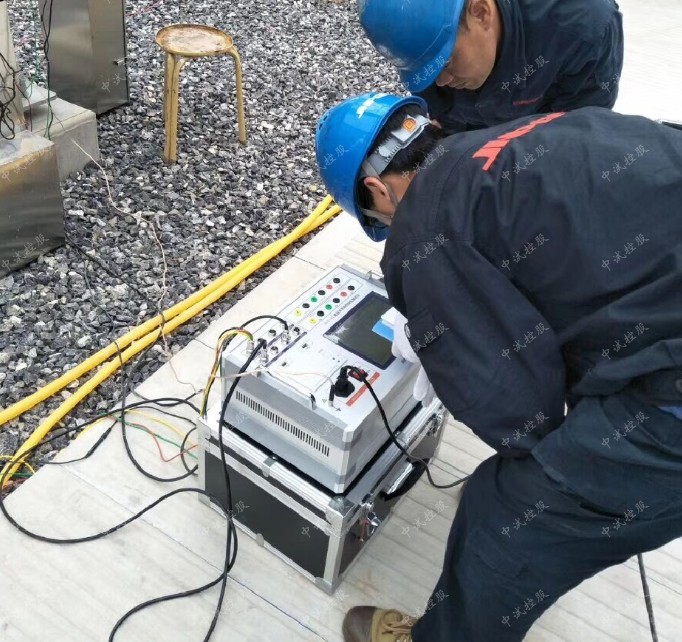

我们以“ZSGK-9B高压开关动特性测试仪”为例，举例说明。“高压开关动特性测试仪”分为两种：一种是：只适合测各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。该测试仪传感器方面采用滑线电阻传感器和角度旋转角度。另一种是：各种户内、户外少油、多油开关、真空开关、六氟化硫开关以及西门子石墨触头开关的测试，也就是增加石墨触头开关的测试，传感器方面采用激光测速传感器。不同的电力承试设备高压开关，采用不同的传感器。

四级35KV承试电力资质设备

一、高压发生设备

1、ZSZGF-120kV/2mA直流高压发生器

2、ZSYDJ-30kVA/50kV工频耐压试验装置

ZSYDJ-6kVA-10kVA/50kV工频耐压试验装置

3、ZSBP-75KVA/75KV变频串联谐振试验成套装置

4、ZSSBF-5kVA感应耐压试验装置

二、电气测量仪器

1、ZSJS-6000E高压介质损耗测试装置

2、ZSJB-740三相继电保护测试仪

3、ZSHL-100A回路电阻测试仪

4、ZSFA-103互感器伏安特性测试仪

5、ZS2571接地电阻测试仪

6、ZSBZC-3S变压器直流电阻测试仪

7、ZSBC-VI变压器变比测试仪

8、ZSKC-7000断路器动特性测试仪

9、ZSDMH-5000V绝缘电阻测试仪

三、常用仪器仪表

1、ZS2500V兆欧表

2、ZS500V兆欧表

判断电器设备能否安全运行，除了测量它的电器特性外，在使用前还应测量其绝缘电阻的大小。中试控股绝缘电阻表属列入强制检定目录的工作计量器具，使用前必须送检，合格后方可使用。

绝缘电阻表的使用，主要选择电压级别及其测量范围。一般选择原则是：500V以下的电器设备使用500V～1000V的绝缘电阻表;瓷瓶、母线、刀闸应选用2500V以上的绝缘电阻表。

中试控股绝缘电阻表的接线柱有三个：一个为“线路”(L)，另一个为“接地”(E)，还有一个为“屏蔽”(G)。测量电力线路或照明线路的绝缘电阻时，“L”接在被测线路上，“E”接地线。测量仪器仪表的绝缘电阻时，“L”接导电端子，“E”接外壳或另一导电端子。测量电缆的绝缘电阻时，为消除线芯绝缘层表面漏电所引起的测量误差，还应将“G”接线柱引线接到电缆的绝缘纸上。

另外，使用绝缘电阻表测量绝缘电阻时，应注意以下几点：

1、电力承试设备测量设备的绝缘电阻时，必须先断开电源;对具有电容性质的设备(如电缆线路)，必须先进行放电，确认无电后方可测试。

2、绝缘电阻表引线应用多股软铜线，而且要有良好的绝缘性能，两根线不能绞在一起，以免引起测量误差。
