大电流发生器 核心重点

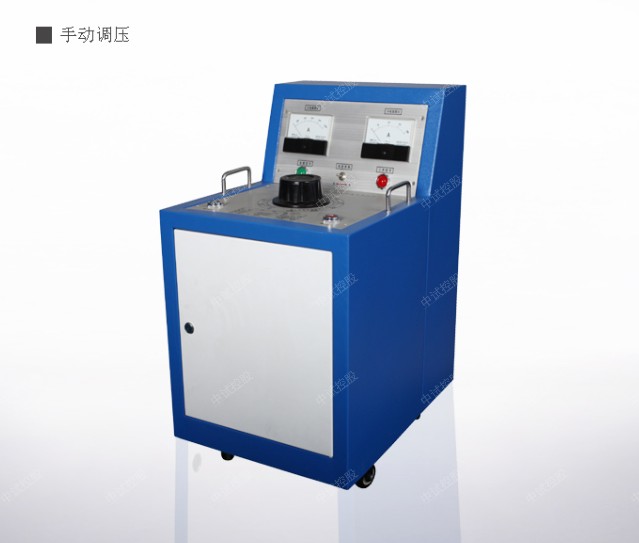

SLQ大电流发生器，自行研制开发的测试设备，它集国内外同类产品的优点于一身，采用数控技术，抗干扰能力强，和上一代升流器相比，由于采用低功耗、大容量的自藕调压器和高导磁率铁芯制作的变流器，大电流发生器具有输出功率大，体积小，重量轻等优点。主要用于热继电器，电动机保护器，接触器，断器器，空气开关，开关柜，断路器，保护屏校验。


      产品特征

大电流发生器采用美观大方的PVC面板
直接显示一次电流，便于试验观察及记录。
测量精度高：0.2级
大电流发生器功率大、体积小、带负载能力强
大电流发生器体积小、重量轻，体积只有同类产品的30%～70%，携带十分方便。


      产品参数

输入电压：AC  220V  50Hz
功    率：10KVA 1只
输出电流： AC0～2000IIIA 无级可调、面板带数显电流表
输出电压： (>5V)
输出波形：输出电流是标准正弦波，毛刺微小，优于电力系统要求指标标准，纹波系数小于达0.3%。标准正弦波。
测量精度：（采用0.2S级材料）实际在0.3左右；各电流均可平滑平稳连续可调，精度高于0.5级.电流电压表显示为真有效数值，精度高、稳定度高。
输出电流方式：真有效值连续可调；
电流稳定度：0.2%
结构形式: 一体
接线方式：根据要求
电流稳定度：0.2%；


      产品操作

（1）接线完毕后，应检查一遍，看看是否有接线错误，接插件是否接触良好。
（2）大电流发生器测试过程中，如有打火，以及开机时无任何显示等异常现象，应立即关闭电源并重新检查接线。
（3）在实际接线时，电流输出端子应形成回路,不然仪器将不会输出电流。
（4）本升流器带随机输出导线;输出外接铜导线按10A/mm2选择。(标配为二根3米测试线)
（5）大电流发生器容量是按5分钟短时工作设计，如用于批量试验，工作时间应小于2.5分钟，等待10分钟后，再进行下次工作。如做温升(30分钟-24小时)应按长期工作温升配制。
