电缆交流耐压串联谐振试验装置总体介绍

     产品别称

电缆交流耐压串联谐振试验装置、串联谐振、串联谐振耐压试验装置、串联谐振试验设备

      产品简介

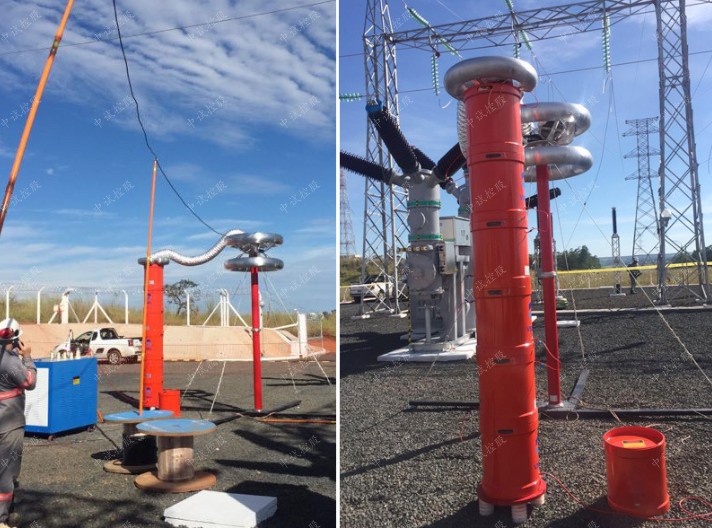

工频耐压试验装置、变压器、GIS系统、SF6开关、CT/PT、绝缘子、母线、电缆、套管等容性设备是变电站中最常见的一次电气设备。根据220V以及以下变电站一次电气设备耐压的试验规程要求，相应的交/直流流耐试验设备既要满足高电压、小电流的试验条件，又要满足低电压，大电流的试验条件，要求兼顾较宽的适用范围，采用串联谐振的原理，由变频电源控制箱(操作台)、激励变压器、电抗器、电容分压器组成了主设备，在电容分压器上，接入整流硅堆及微安表，即可完成直流耐压试验。由于系统谐振后具有很好的滤波特性，因此其生产的直流电压优于普通试验变压器整流初来的直流电压。是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。参考标准：GB50150-2006,DL/T849.6-2004

      产品特征

1、所需电源容量大大减小，试验所需的电源功率只有试验容量的1/Q。

2、工频耐压试验装置体积小，重量轻，一般为普通试验装置的1/3-1/5；

3、谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。

4、电缆交流耐压串联谐振试验装置电源保护功能强，稳定性好；具备多种工作模式，操作方便；采用220V或380V单相电源，方便现场取电。

5、配置灵活，扩展功能强。谐振电抗器采用多只方式，积木式组合，可串可并，满足多种试品的试验要求，更方便现场使用。

      产品参数

1、额定试验容量：0～5000kVA

2、谐振电压：0～1000kV

3、频率调节范围：20～300Hz

4、系统测量精度：1.0级

5、频率调节分辨率：0.01Hz

6、不稳定度：≤0.05%

7、输出波形：正弦波

8、波形畸变率：≤0.5%

9、噪     声：≤60dB

10、电抗器Q值：30～90

11、工作制：满功率输出下，连续工作时间60min

12、环境温度：-10℃～45℃

13、工作湿度：≤90%

14、海拔高度：≤3000m

15、电源输入：80V±10%三相或 220V±10%单相(10kW以下)50Hz
