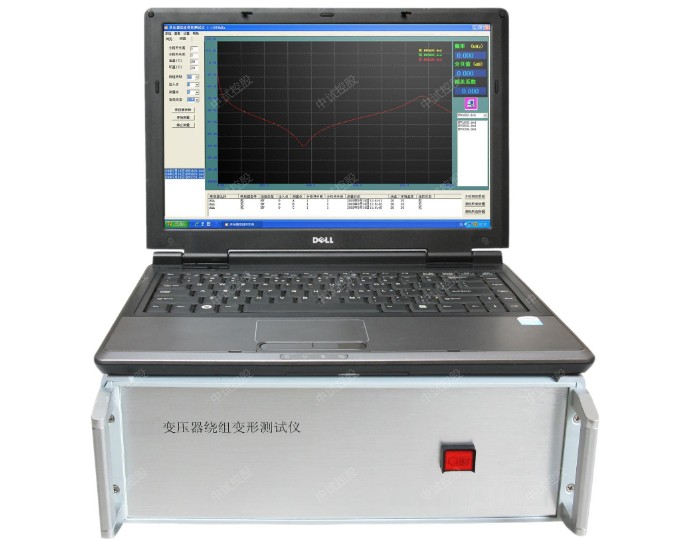

频响法变压器绕组变形测试仪核心参数

    产品别称

频响法变压器绕组变形测试仪、绕组变形频响法测试仪。

      产品简介

频响法变压器绕组变形测试仪用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器，电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等永久变形现象，这样将严重影响变压器的安全运行。按国家电力行业标准DL/T911－2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。

      产品特征

1.不对变压器进行吊罩、拆装的情况下就可以进行测试。

2.使用目前最为流行的扫频法进行测量。

3.频响法变压器绕组变形测试仪可以对6kV以上的变压器进行测量。

4.采用分体结构，方便携带和维护。

5.现场接线简单、使用方便。

6.测量动态范围宽：－100dB～20dB。

7.分析软件功能强大，软件、硬件指标满足国标DL/T911-2004。

      产品参数

1.信号源：仪器自带一个通道信号输出作为扫频的激励信号；信号输出为标准正弦波，信号输出幅度可以软件  调节，最大幅度Vpp:1-20V，测试过程中根据需要自动调整。信号输出阻抗为50Ω。

2.两个采集通道，一个采集激励信号，一个采集响应信号，用于计算传递函数。

3.可同时测试幅频曲线和相频曲线（选配），可以进行空间曲线相关性分析。

4.采集通道量化精度：最高测量精度0.1mV

5.采集通道最大静态误差：0.5%

6.每通道最大存储容量：64K样点

7.采集通道输入阻抗：1MΩ

8.扫频测量范围：50Hz－2MHz 或50Hz－10MHz。

9.动态范围：-100dB-20dB

10.准确度：±0.5dB

11.扫描频率精度：信号源输出正弦信号的频率精度不大于0.01%。

12.扫描方式：采用线形分布或对数分布的扫频测量方式。

13.频率精度： 0.03Hz(2M)；0.15Hz(10M)

14.频率稳定度：10ppm

15.共模抑制能力：＞70dB

16.通道间干扰抑制能力：＞120dB

17.扫频测量频点：通过设置起始、终止频率和测试点数自动生成。

18.可以同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。

19.符合国家电力行业标准：DL/ T911-2004。
