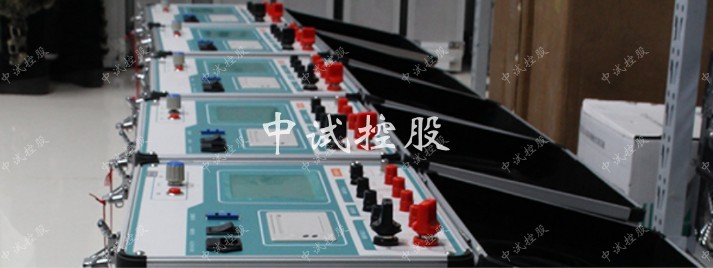

互感器校验仪核心参数

     产品别称

互感器校验仪、互感器检测仪、互感器测量仪

      产品简介

互感器校验仪的主要用途，是对现场应用的或者在实验室应用的电压互感器和电流互感器进行技术性能的检定。为了实现这一目的，必须与相关设备构成一套完整的互感器校验装置。由于互感器测试仪的性能指标与相关设备之间存在着密切的技术关联，因此要想正确地研究与理解互感器校验仪的整体概念，必须对互感器校验装置作一基本的了解。
我国互感器测试仪大致可以分为三代：第一代电工类校验仪,使用操作繁琐，接线复杂；第二代校验仪采用较为先进的电子线路，使用较上一代校验仪方便，但在测量过程中需要要人为切换量程档位，测试过程中显示信息少。第三代校验仪大都采用了单片机，使互感器校验仪的智能化程度得到提高，部分仪器具有计算机通讯接口，提高了办公自动化水平。

      产品特征

1、检定电流、电压互感器的角差和比差;
2、测试电流互感器二次负载的阻抗;
3、测试电压互感器二次负载的导纳;
4、测量交流小电流和交流小电压;
5、互感器校验仪带RS232通讯接口。

      产品参数

1、设备使用环境

⑴.温度:5℃--40℃    相对湿度:<80%(25℃)   海拔高度:<2500m

电源频率:50Hz±0.5 Hz    电源电压:220V±5V

⑵.测量范围:

同相分量(%): 0.0001～200.0      分辨率:0.0001

正交分量(分):0.001～700.0         分辨率:0.001

阻抗(Ω): 0.0001～20.0             分辨率:0.0001

导纳(ms)：0.0001～20.0       分辨率:0.0001

⑶.基本误差:

同相分量:ΔX=±（X×2%＋Y×2%）±Dx (有1级可选)

正交分量:ΔY=±（X×2%＋Y×2%×34.48）(有1级可选)

           “X”、“Y”——仪器的显示值

“DxDy”——仪器的量化误差

Dx=2Dy=5

⑷.百分表:         1.5级(有1级可选)

2、工作范围：

⑴.电流 ：（1%－149%）In    （In =5A）

（5%－149%）In    （In =1A）

⑵.电压 ：（5%－149%）Un    （Un =100V，150V，100V/）

          （5%－149%）Un    （Un =100V/3）

3、工作负荷：

⑴.电流：TO对TX＜0.12Ω       cosΦ=1

⑵.电压：a对x＜0.25VA        （100V）

4、极性错误指示

额定工作电流（电压）的5%以上，误差超过180%时，应对如极性指示。

注意：如果大于额定工作电流（电压）的10%以上，仍未出现应有的极性指示，说明有故障，请不要再增加电流（电压），以免烧坏仪器。

5、变比错误指示：

额定工作电流（电压）的5%以上，误差超过30%而小于180%时，应有变比错误指示。

6、绝缘和耐压试验及说明：

端子TX（）端子相通

电源插座对外壳能承受1.5kV1min耐压

7、互感器校验仪主要特点：

⑴.采用320×240点阵液晶，可视范围大，带长寿命背光照明，方便使用；

⑵.全中文操作界面，界面美观；

⑶.百分表、比差、角差采用特大字体显示，方便用户观测；

⑷.完全满足JJG314-2010和JJG314-2010要求，自动采样；

⑸.自动判断极性错误，变比错误；

⑹.上位机软件具有虚拟仪器开放功能；

⑺.彻底解决S级测量问题；

⑻.自动切换量程；

⑼.采用先进独特电路和DSP技术完美结合，彻底解除阻容移相电路不稳定的问题。

⑽.功耗：＜ 15VA（不带微型打印机）

       ＜ 25VA（带微型打印机）

⑾.谐波抑制比: ＞ 40db

⑿.外形尺寸：260mm（长）×350mm (宽)×150mm（高）

⒀.重量：6Kg



      注意事项

1、使用互感器校验仪前，请先阅读相关接线图，并由有资质的专业人员接线操作。
2、如有不清楚，请先电话联系厂家，问清后再操作。
3、在接线或拆线前，必须确定校验仪关机，整机电源断电，操作箱断电；
4、开机前请仔细检查，确认接线无误，接线牢靠，地线连接；
5、在进行电流互感器试验时，请注意二次不能开路，包括不能随意切换电流负载箱的档位；
6、互感器校验仪试验时，请注意二次不能短路。要求必须严格按接线图接线，并可靠接地，同时应围起试验场地，保留足够安全距离，防止他人误入，发生事故；
7、做电流互感器试验时，必须按铭牌要求使用规定档位和选用规定的大电流导线和专用测试线；
8、操作互感器校验仪的必须是专业（或经过有效培训）人员，严禁非专业人员操作本装置；
9、请勿擅自打开本装置的任何部分否则将不能得到有效包修服务，同时也可能发生危险；
10、装置保养清洁时，请使用柔软干净棉布擦净即可；
11、互感器校验仪轻拿轻放，避免雨淋或阳光长时间照射。
