计量装置综合测试仪核心参数

  产品别称

计量装置综合测试仪、计量箱及二次回路综合分析仪

      产品简介

计量装置综合测试仪主要用于对10KV高压用户计量箱（含PT、CT）及二次回路的综合误差的测定。该仪器保留了原有三相电能表现场校验仪的所有功能，计量装置综合测试仪具有精度高、稳定性好、人机交互友好等特点。在测试计量装置的综合误差时，本仪器采用了主分机模式，并借助了远程无线通讯技术，现场准确迅速的测量各种电网参数以及综合误差。本仪器的分机还可以单独作为三相电能表校验装置。

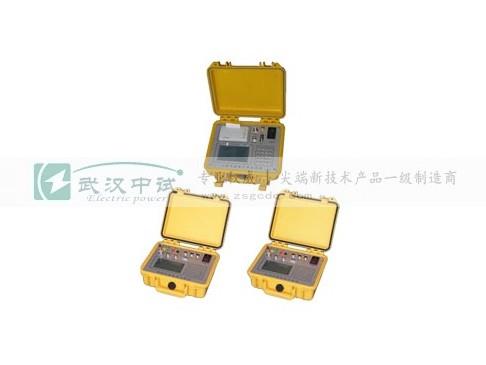

仪器组成：主机和无线脉冲采样器

      产品特征

1.计量装置综合测试仪采用以高速浮点DSP处理器为核心的多处理器组合工作， 6通道同步保持16位ADC转换器，保证电压电流的同步计算。

2.采用8.4寸800×600分辨率工业级TFT液晶屏，显示清晰、美观、信息量大，可在一屏内完成被校表参数的设置、电参测量、误差测试、向量图等功能。

3.采用按键和触摸屏结合的人机交互方式，操作方便。

4.具有144种错误接线判别（三相三线48种、三相四线96种）功能，并用文字准确清晰描述错误信息。

5.可以测试电网中三相电压、电流的2~51次谐波含量以及总的谐波含量，并用柱形图直观显示出来。

6.可以显示电压、电流各通道的波形。

7.计量装置综合测试仪内置电流互感器最小2mA启动，在高供高计时，可空载进行电能表错接线判别。

8.内置大容量Flash存储空间，USB通讯接口，可以即插即用上传测试数据。

9.测试无盲区，可以测量国内外所有种类的电能表。

10.计量装置综合测试仪可以采用多种工作供电模式，既可以市电供电，也可以使用现场测试线路供电。
