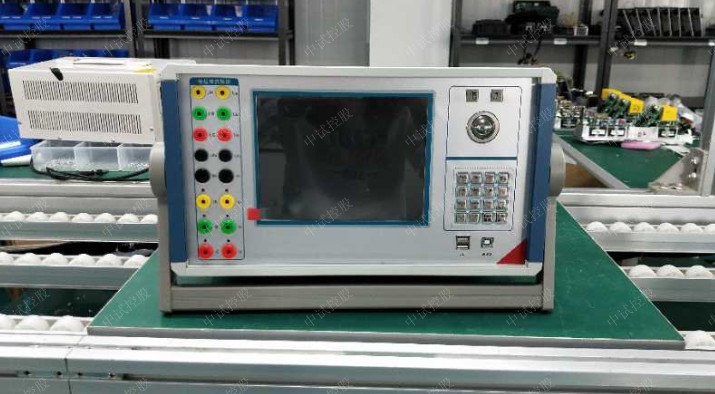

三相微机继电保护测试仪核心技术

   产品特征

1.三相微机继电保护测试仪使用易用的Windows XP操作系统，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”。

2. 高性能的嵌入式工业控制计算机和大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等。

3. 三相微机继电保护测试仪配备有超薄型工业键盘和触控鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。

4. 配备有外接USB接口，可以方便地进行数据存取和软件维护。
5.无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘。
6.采用高性能D/A转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求。

7. 三相微机继电保护测试仪可直接输出交流电压、交流电流、直流电压、直流电流，可变幅值、相角、频率。

8. 功率放大部分采用新型大功率高保真线性功放电路，输出功率大、纹波干扰小，在输出电流达到最大时，波形仍能保证不失真、不削峰。

9. 开入量输入接口能自动适应无源（空接点）、有源，并能自动适应有源输入的极性，在输入电压±250V范围内能正常工作。

10. 自带110V/220V辅助直流电源，可在试验现场为保护装置供电。

11. 可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，可以实时存储测试数据，显示矢量图，打印报表等。

12. 采用精心设计的机箱结构，体积小，散热良好，重量轻，易携带，流动试验方便。

13. 仪器具有自我保护功能，采用合理设计的散热结构，具有可靠完善的多种保护措施，支持输出波形监视，和一定的故障自诊断及闭锁功能。

      注意事项

1、为防止仪器运行中机身感应静电，试验之前先通过接地端将主机可靠接地。

2、工作电源为AC220V，禁止接入AC380V或其他工作电源。

3、为保证测试的准确性应将保护装置的外回路断开，且将电压的N与电流的N在同一点共地，试验时应注意安全，防止触电事故的发生。

4、电压测试通道严禁短路，电流测试通道严禁开路，严禁将外部的交直流电源引入到仪器的电压源、电流源、开出量输出插孔，否则将损坏仪器。

5、三相微机继电保护测试仪配备的计算机安装有系统保护软件，该软件对C盘做了保护，每次重启后，对C盘做的任何改动都会消失，请勿在C盘保存任何个人文件。

6、在单相或并联输出大电流后，应保证仪器至少有60秒钟的散热，再进行下一次试验，注意保持机箱通风口的空气流动畅通，请不要遮挡通风口，以免影响散热。

7、试验过程中，请不要频繁开关电源，以免对仪器造成损坏或测试精度降低。

8、试验过程中，如遇到异常情况，应立即切断电源。

9、切勿将仪器露天放置而被雨水淋湿。

10、三相微机继电保护测试仪工作异常时，请及时与厂家联系，请勿自行维修。


      产品参数

1、交流电流源
  三相共用中性点的电流源，电流上升下降时间 ＜100μs
  最大输出功率：
450VA/相
  输出准确度：
0.1A～0.5A准确度±5mA

0.5A～10A准确度±0.1%

10A～40A准确度±0.2%

分辨力：
0.1A～10A分辨力1mA

10A～40A分辨力5mA

单相连续输出时间：

0.1A～10A输出时间不限时

10A～20A输出时间≥90秒

20A～30A输出时间≥20秒

30A～40A输出时间≥15秒



2、交流电压源

四相共用中性点的电压源，电流上升下降时间 ＜100μs

最大输出功率：≥75VA/相

输出准确度：

1V～5V准确度±5mV

5V～125V准确度±0.1%

分辨力：

1V～5V分辨力1mV

5V～125V分辨力5mV

3、直流电流源

单相输出范围：-10A～+10A或0～20A

最大输出功率：300VA/相

输出准确度：

±0.1A～±2A准确度±10mA

±2A～±10A准确度±0.2%

分辨力：5mA

4、直流电压源

直流电压输出范围：-150V～+150V或0～300V

最大输出功率：≥100VA

输出准确度：

±1V～±5V准确度±10mV

±5V～±150V准确度±0.2%

分辨力：

±1V～±5V分辨力5mV

±5V～±150V分辨力10mV

5、交流电压、电流源角度

相角范围：0°～ 360°

准确度：±0.1°

分辨力：0.01°



6、交流电压、电流源频率

频率范围：1～2000Hz

能叠加2～20次任意幅值的谐波及直流

输出准确度：

1Hz～65Hz±0.001Hz

65Hz～2000Hz±0.02Hz

分辨力：0.001 Hz
