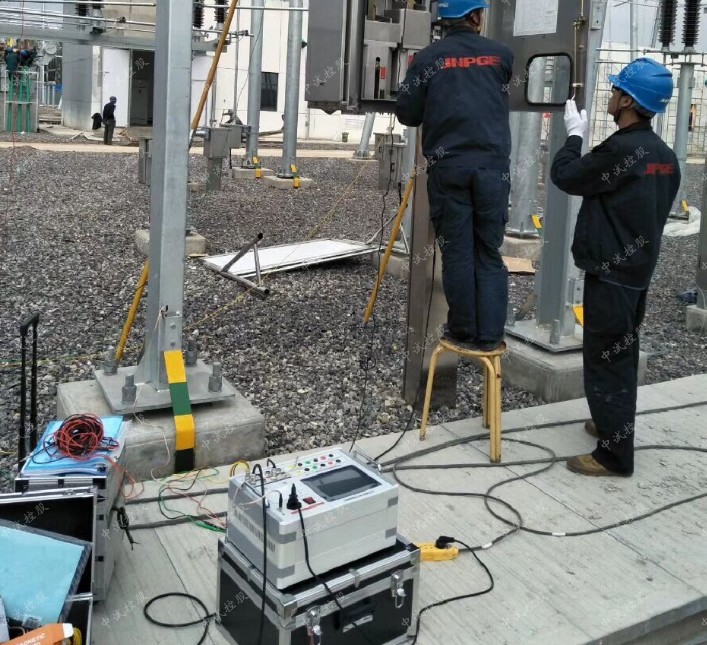

石墨触头高压开关测试仪规范书

1.石墨触头高压开关测试仪前请首先将仪器可靠接地，以确保人身及仪器安全。

2.请检查使用电源是否为交流或直流220V电源，否则可能损坏仪器。

3.仪器在工作时内部有220V直流电流输出，请注意安全。

4.在使用内部直流电源控制开关分合闸的情况下，试验前请仔细检查控制接线，严禁短路，避免损坏机内直流电源或控制接点。

5.各断口线连接必须良好，以免因开关振动影响测试数据。

6.仪器内部有220V电压，请不要打开机壳。

      产品特征

1、石墨触头高压开关测试仪有8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。

2、高速热敏打印机，方便现场打印测试数据。

3、石墨触头高压开关测试仪机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC30～260V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

4、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。

5、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

6、开关动作一次，得到所有数据及图形。

7、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。

8、石墨开关测试仪配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。

9、同时可测12路金属触头断口、6路主断口和辅助断口、6路合闸电阻、6路石墨开关测量。

10、内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。

11、石墨触头高压开关测试仪内部抗干扰电路可满足800KV变电站内可靠使用。

      产品参数

1.时间测量：

              12路 固有分闸（合闸）时间

              分闸（合闸）相内不同期

              分闸（合闸）相间不同期

              合闸（分闸）弹跳时间（弹跳次数）

              测试范围：0.01ms～20s，分辨率：0.01ms

              测试范围：20s～200s，分辨率：0.1ms

              在200ms以内准确率：(0.1%t±0.1)ms

2.合闸电阻测量：

               6路固有分闸（合闸）时间

               分闸（合闸）相内不同期

               分闸（合闸）相间不同期

               合闸电阻投入时间

3.石墨开关测量：

                 3/6路固有分闸（合闸）时间（选配）

                 分闸（合闸）相内不同期

                 分闸（合闸）相间不同期

                 测量电流：10A/30（选配）

4.测量范围：10～10KΩ分辨率0.1Ω，准确度：5%±1个字

5.速度测量：刚分（刚合）速度

               指定时间段（行程段或角度段）平均速度

6.测速范围：1mm传感器 0.01～25.00m/s，

                0.1mm传感器 0.001～2.50m/s

                0.5°角度传感器 1周波/ 0.5°

7.行程测量：动触头行程（行程）

                接触行程（开距）

                过冲行程或反程（超程）

  直线传感器：50mm，分辨率:0.1mm，测量范围：0-50mm.

                360线传感器：360о，分辨率:0.5о测量范围：0-1000mm.

8.电流：最大电流输出为20A(选配30A）最小分辨率：0.01A。

9.仪器电源 ：AC/DC 220V ± 10%；50Hz ± 2%

10.内部直流电源：输出DC15～265V连续可调，输出电流：≤ 20A(短时)

11. 隔离开关测量范围：

    ⑴、电压输出：DC15～265V（可调）；

    ⑵、电源输出时间：0.01-20秒（可设置）；

    ⑶、断口信号最大采集时间为200秒；

    ⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数

12.主机体积：380×280×170mm

13.使用环境：  -20℃~+50℃

14.相对湿度：≤90%
