断路器合闸电阻测试仪核心重点

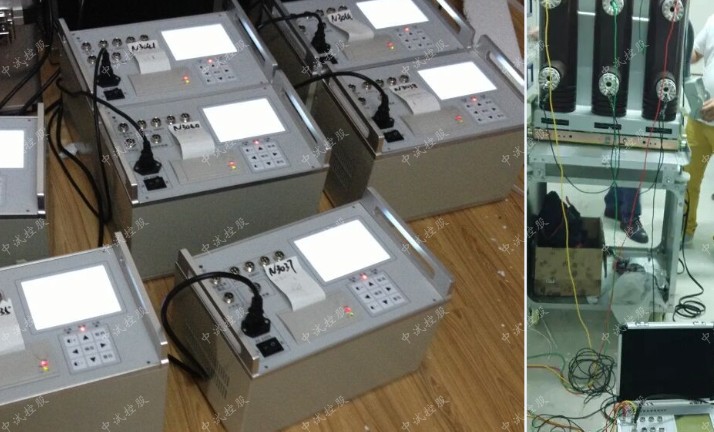

    产品介绍

断路器合闸电阻测试仪为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压开关动特性测试仪在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。

      产品特征

1、断路器合闸电阻测试仪显示屏为8.4寸，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。

2、高速热敏打印机，方便现场打印测试数据。

3、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC30～260V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

4、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。

5、断路器合闸电阻测试仪适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

6、开关动作一次，得到所有数据及图形。

7、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。

8、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。

9、同时可测12路金属触头断口、6路主断口和辅助断口、6路合闸电阻。

10、内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
11、断路器合闸电阻测试仪内部抗干扰电路可满足800KV变电站内可靠使用。

      产品参数

 1、时间测量：

   12路 固有分闸（合闸）时间

   分闸（合闸）相内不同期

   分闸（合闸）相间不同期

   合闸（分闸）弹跳时间（弹跳次数）

   测试范围：0.01ms～20s，分辨率：0.01ms,

   测试范围：20s～200s，分辨率：0.1ms,

   在200ms以内准确率：(0.05%t±0.1)ms

2、合闸电阻测量：

   3路固有分闸（合闸）时间

   分闸（合闸）相内不同期

   分闸（合闸）相间不同期

   合闸电阻投入时间、电阻值

3、测量范围：30～10KΩ,分辨率0.1Ω，准确度：≤1%±2个字

4、重合闸测量：合分、分合、分合分

5、速度测量：刚分（刚合）速度

   指定时间段（行程段或角度段）平均速度

6、测速范围：

   1mm传感器 0.01～25.00m/s，

   0.1mm传感器 0.001～20.0m/s

   360°角度传感器 1周波/ 0.25°

7、行程测量：

   动触头行程（行程）

   接触行程（开距）

   超行程

   过冲行程、反弹行程

8、行程传感器：

   直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm

   加速度传感器测量范围：0-600mm，分辨率：0.1mm

   360线传感器：360о，测量范围：0-1000mm，分辨率：0.1mm

   直线传感器：300mm，测量范围：0-300mm，分辨率:0.1mm（选配）

   直线传感器：500mm，测量范围：0-500mm，分辨率:0.1mm（选配）

   直线传感器：1000mm，测量范围：0-1000mm，分辨率:0.1mm（选配）

   激光传感器测量范围：0-300mm，分辨率：0.1mm（选配）

9、线圈电流测量范围：0～40A,最小分辨率：0.01A。

10、仪器电源 ：AC/DC 220V ± 10%；50Hz ± 2%

11、内触发电源：输出DC15～260V连续可调

        输出电流：220V电压以下≤ 20A（短时）

12、外触发：触发电压AC/DC10V～300V，电流：≤ 120A(短时)

13、隔离开关测量范围：

    电压输出：DC15～260V（可调）；

    电源输出时间：0.01-20秒（可设置）；

    断口信号最大采集时间为200秒；

    可测断口合、分闸时间、三相不同期、弹跳时间及次数

14、主机体积：380×280×170mm

15、使用环境：  -20℃~+50℃

16、相对湿度：≤90%

      使用指南

1、断路器合闸电阻测试仪使用仪器前请首先将仪器可靠接地，以确保人身及仪器安全。

2、使用仪器前请检查使用电源是否为交流或直流220V电源，否则可能损坏仪器。

3、断路器合闸电阻测试仪在工作时内部有220V直流电流输出，请注意安全。

4、在使用内部直流电源控制开关分合闸的情况下，试验前请仔细检查控制接线，严禁短路，避免损坏机内直流电源或控制接点。

5、各断口线连接必须良好，以免因开关振动影响测试数据。

6、断路器合闸电阻测试仪内部有220V电压，请不要打开机壳。
