输电线路异频参数测试仪规范书

时间：2020-12-19

输电线路异频参数测试仪规范书

输电线路异频参数测试系统及输电线路异频参数测试仪又称异频线路参数测试仪及线路参数测试仪，输电线路异频参数测试仪针对线路异频参数测试间耦合越来越严重，导致线路之间异频参数测试的干扰大而影响测试精度而设计的一款异频线路参数测试仪，该异频线路参数测试仪是铁路单位、电力试验检修单位的必备输电线路异频参数测试仪。

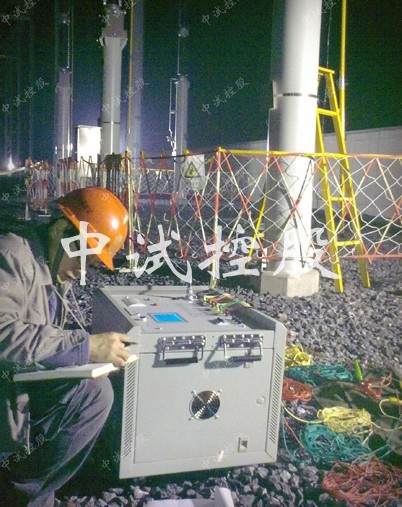

输电线路异频参数测试系统是中试电力研发中心针对线路间耦合越来越严重，导致线路之间测试的干扰大而影响测试精度而设计的一款异频参数测试系统，该输电线路异频参数测试仪是铁路单位、电力试验检修单位的必备测试仪，该输电线路异频参数测试系统由集成异频测试电源、测量仪表、数学模型电路于一体的异频综合测试系统，输电线路异频参数测试系统消除现场强干扰的影响，独特采用47.5Hz和52.5Hz的输出频率测试，保证测试仪设备的安全，能极其方便快速、准确地测量输电线路的工频参数。

名称	输电线路异频参数测试系统
供电电源	三相，AC380V±10%，15A，50Hz (有效值)
内部异频电源特性	最大输出电压	三相，0～200V(有效值＜±1%)
	最大输出电流	5A
	输出频率	47.5Hz，52.5Hz (＜±0.1HZ)
	有功功率	功率因数在0.1～1.0时，±0.5%读数±1个字
	有功功率	47.5Hz，52.5Hz (＜±0.1HZ)
	最大输出功率	三相3×3kW(9kW)
	具备测量两相线路的功能(包括直流输电线路和电气化铁路牵引线路)
测量范围	电容	0.1～30μF
	阻抗	0.1～400Ω
	阻抗角	0°～360°
	线路长度从0.3km到400km均应能够稳定准确测试
测量分辨率	电容	0.01μF
	阻抗	0.01Ω
	阻抗角	0.01°
测量准确度	电容	≥1μF时，±1%读数±0.01μF
	电容	＜1μF时，±3%读数±0.01μF
	阻抗	≥1Ω时，±1%读数±0.01Ω

		＜1Ω时，±3%读数±0.01Ω
	阻抗角	测试条件：电流＞0.1A
	阻抗角	±0.3°(电压＞1.0V)，±0.5°(电压:0.2V～1.0V)
保护功能护功能	测试仪具有过流、过压、接地等保护功能。测试仪面板带有三相保险，过流过压都是通过保险保护测试仪安全和操作人员安全(前提是按照高压试验安全操作要求，将测试仪大地端子可靠接地)，不会烧坏测试仪。
波形畸变率	正弦波，畸变率＜2%。
绝缘性能、抗震性能		绝缘电阻(MΩ)
	电源输入端	大于10 MΩ
	电流输出端	大于10 MΩ
	电压测量端	大于10 MΩ
耐压强度	1.5kV，1min，无击穿飞弧；满足长途、恶劣路面运输,试验室做0.5m跌落试验后能可靠稳定测试
抗干扰参数	抗干扰电流	线路首末两端短接接地时不小于50A。能在测试仪输出信号与干扰信号之比为1：10的条件下稳定准确完成测试。具有二相线路工频参数测试的功能。
使用环境	使用环境：环境温度：-15℃～40℃；相对湿度：≤90%
外形尺寸	550440585mm3
重量	61kg

输电线路异频参数测试仪功能—— Features

1、输电线路异频参数测试系统能快速准确完成线路的正序电容，正序阻抗，零序电容，零序阻抗等参数的测量，该输电线路异频参数测试仪还可以测量线路间互感和耦合电容(线路直阻采用专门的线路直阻仪进行测量)
2、抗干扰能力强，能在异频信号与工频干扰信号之比为1：10的条件下准确测量
3、输电线路异频参数测试仪外部接线简单，仅需一次接入被测线路的引下线就可以完成全部的线路参数测量
4、输电线路异频参数测试系统以DSP数字信号处理器为内核，实现测试电源、仪表、计算模型集成化，将一卡车的设备浓缩为一台测试仪。大屏幕汉字显示液晶，旋转鼠标操作方式，面板汉字微型打印机打印结果，操作十分简便
5、测试过程快捷，测试仪自动完成测试方式控制、升压降压控制和数据测量和计算，并打印测量结果，一个序参数的测量约一分钟就能完成，试验时间缩短，工作量大大减小，5分钟内可完成传统方法两个小时的工作量
6、测量精度高，测试仪本身提供接近工频的异频电源(47.5Hz和52.5Hz)，轻松分离工频及杂波干扰，有效地实现小信号的高精度测量
7、该输电线路异频参数测试仪解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题
8、输电线路异频参数测试系统可以保存2048组测试数据，并能够通过USB接口导出到上位计算机进行数据管理及报告生成
