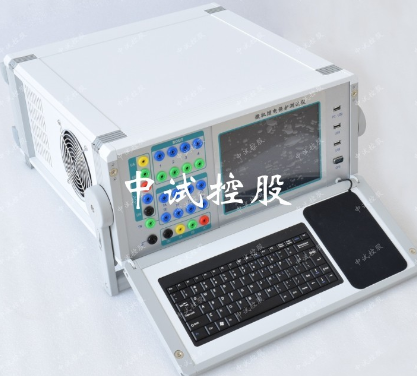

六相微机继电保护测试仪（工控机型）核心重点

1200A六相微机继电保护测试仪又称微机继电保护测试仪及继电保护校验仪，六相微机继电保护测试仪适用于各种类型继电保护装置试验。六相微机继电保护测试仪是保证电力系统继电保护装置安全可靠运行的一种重要测试工具。并广泛应用于电工制造部门、电力运行及维护部门。

六相微机继电保护测试仪（继电保护测试装置、继保） 英文名称：RXRelay Tester。六相微机继电保护测试仪参考国家电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》及现场微机继电保护装置运维工作人员的经验和建议设计而成，采用现代先进的微电子技术和器件实现的一种新型微机继电保护测试仪。具有标准6相电压6相电流输出功能， 8路开入和4路开出。六相微机继电保护测试仪开关量输入电路可兼容空接点和0～250V电位接点，电位方式时，0～6V为合，11～250V为分，微机继电保护测试仪开关量可以方便地对各相开关触头的动作时间和动作时间差进行测量，六相微机继电保护测试仪采用高性能工控机，WindowsXP经典操作系统，8.4寸TFT真彩显示屏（分辨率800×600），工业触摸键盘及高敏感触摸鼠标。六相微机继电保护测试仪面板设有USB通信口等，可方便地进行PC联系、数据存取、数据通信和进行软件升级等。六相微机继电保护测试仪既具有优越的性能、先进的功能、小巧灵活、操作简便、稳定性高等优点。是继电保护运维工作者非常实用的好助手。

六相微机继电保护测试仪又称微机继电保护测试仪、微机继保仪、继电保护测试仪、六相继电保护测试仪、继保测试仪、六相继保测试仪、六相继电保护校验仪、继保校验仪、六相继保校验仪、继保仪等。

注：型号与精度

其本参数

1．交流电流源

2．直流电流源

3．交流电压源

4．直流电压源

5．开关量端子

6．其他

六相微机继电保护测试仪功能—— Features

高性能工控机：六相微机继电保护测试仪输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了六相微机继电保护测试仪的精度。

操作系统：六相微机继电保护测试仪内置高性能工控机，WindowsXP经典操作系统，软件全中文界面（英文可定制）。系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃。

内置软件：开机即可自动启动软件，软件具有自较准功能，多种试验一键启动，设置非常简单，可完成各种自动化程度高的大型复杂继电保护装置校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据、显示矢量图、联机打印报告等。

输出功能：六相微机继电保护测试仪具有标准6相电压6相电流输出，可进行各种组合输出方便进行各种类型保护装置试验工作。可任意组合实现常规4相电压3相电流型、6相电压、6相电流以及12相输出模式。

结构设计：整机采用工业级不锈钢机箱，面板采用金属拉丝设计，8.4寸彩色高清液晶显示屏（分辨率800×600），工业级不锈钢金属键盘，高敏感触摸鼠标（原设计：用户反应轨迹球鼠标键盘因环境变化可能造成敏感度降低的问题，于2018年全部统一升级。），高效金属接插件，六相微机继电保护测试仪面板设有2个USB通信口，可方便地进行PC联系、数据存取、数据通信和进行软件升级，同时面板还具有一键功放及测试电流电压指示灯。

一键功放：输出端采用高保真、高可靠性模块式线性功放，而非开关型功放，性能稳定长久。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程波形平滑优良，既保证了小电流的精度，又保证了大电流的稳定。

联机接口：通过USB与PC端软件单机互联协同工作，可与其它外部设备通信。六相微机继电保护测试仪还可以外接笔记本电脑或台式机进行操作，两种方式功能完全一致，真正完整的双操作模式。

同步试验：具备GPS同步试验功能。可内置GPS同步卡（选配）实现两台测试仪异地进行同步对调试验。

电源功能：配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。也可作为标准电压源。

保护功能：电源软启动，软件对故障进行自诊断功能，输出闭锁功能，大风扇对流散热结构，硬件多重保护。

其它优点：结构优化设计，装置体积小、重量轻、功能全、携带方便，开机即可工作。
