三相继电保护测试仪（工控机）电科院推荐

时间：2020-12-19

三相继电保护测试仪（工控机）电科院推荐

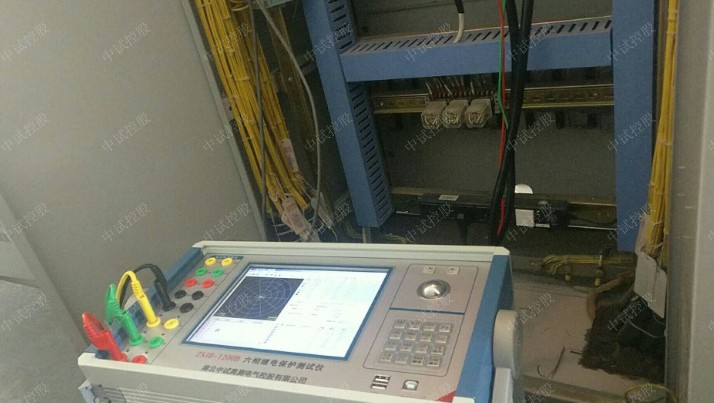

三相微机继电保护测试仪又称三相继电保护测试仪、及手提式三相微机继电保护测试仪，三相微机继电保护测试仪适用于各种类型继电保护装置试验。三相微机继电保护测试仪是保证电力系统继电保护装置安全可靠运行的一种重要测试工具。并广泛应用于电工制造部门、电力运行及维护部门。

三相微机继电保护测试仪各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。三相微机继电保护测试仪可以满足现场所有试验要求。三相微机继电保护测试仪具有标准的四相电压，三相电流输出，交流电压125V/相，交流电流30A/相。三相并联可达90A。既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便和完美。

三相微机继电保护测试仪主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。 8对开关量输入端子，三相微机继电保护测试仪采用高性能工控机，WindowsXP经典操作系统，8.4寸TFT真彩显示屏（分辨率800×600），工业触摸键盘及高敏感触摸鼠标。三相微机继电保护测试仪面板设有USB通信口等，具有软件自较准及一键恢复功能。三相微机继电保护测试仪既具有优越的性能、先进的功能、小巧灵活、操作简便、稳定性高等优点。

其它别称

三相微机继电保护测试仪、手提式三相微机继电保护测试仪，便携式三相微机继电保护测试仪，微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪等。

名称	三相微机继电保护测试仪
优点	整机采用手提式设计，性能优化后，稳定性大大高，整机重11kg，非常便携，适合工程人员现场使用。上市以来，用户认可度高。

其本参数

工控机	DSP+FPGA结构，16位DAC输出，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好
内置系统	经典 Windows XP
输出（I/U）	三相电流、四相电压
屏幕	8.4寸、分辨率800×600、TFT真彩显示屏
键盘鼠标	工业金属键盘和高敏感触摸鼠标
通信接口	USB 2.0（2个）
功放	高可靠性模块式线性功放，可一键启动功放
指示灯	电压短路指示、电流开路指示
联机功能	USB与PC单机互联
面板	304不锈钢面板
供电	AC 220V、50Hz

1、交流电流源

单相电流输出（有效值）	0 - 30A/相，精度：0.2% ±5mA
三相并联输出(有效值)	0 - 90A/三相同相位并联输出
三相电流长时间允许值	10A
每相最大输出功率	300VA
三相并联电流最大输出功率	800VA
三并电流最大输出工作时间	10s
频率范围	0 - 1000Hz，精度0.01Hz
谐波次数	2 - 20次
相位	0 - 360°，精度0.1°

2、直流电流输出

直流电流输出

0 - ±20A/相，精度：0.2% ±5mA

3、交流电压源

单相电压输出（有效值）	0 - 125V/相，精度：0.2% ±5mV
线电压输出（有效值）	0 - 250V
相电压/线电压输出功率	75VA/100VA
频率范围	0 - 1000Hz，精度：0.001Hz
谐波次数	2 - 20次
相位	0 - 360°，精度：0.1°

4、直流电压源

单相电压输出幅值	0 - ±150V，精度：0.2% ±5mV
线电压输出幅值	0 - ±300V
相电压/线电压输出功率	90VA/180VA

5、开关量端子

开关量输入端子	8对
空接点	1 - 20mA，24V 装置内部有源输出
电位翻转	无源接点：低阻短接信号；有源接点：DC 0-250V
开关量输出端子	4对，空接点，遮断容量：110V/2A，220V/1A

6、其他

时间范围	1ms - 9999s，测量精度：1ms
尺寸、重量	338×168×305 (mm3)，约12kg
电源	AC220V±10%，50Hz，10A

三相继电保护测试仪功能—— Features

输出功能：满足现场所有试验要求。三相微机继电保护测试仪具有标准的四相电压，三相电流输出，交流电压125V/相，交流电流30A/相。三相并联可达90A。既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便和完美。

标准支持：三相微机继电保护测试仪各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。

操作系统：经典的Windows XP操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600的TFT真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。

一键恢复：三相微机继电保护测试仪Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃。

结构设计：主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。

一键功放：功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。

联机接口：三相微机继电保护测试仪采用USB接口直接和PC机通讯，无须任何转接线，方便使用。可连接笔记本电脑（选配）运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。

电源功能：配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。

自较准功能：具有软件自较准功能，自动校准精度，从而大大提高了精度的稳定性。
