直流系统接地故障测试仪性能参数

时间：2020-12-19

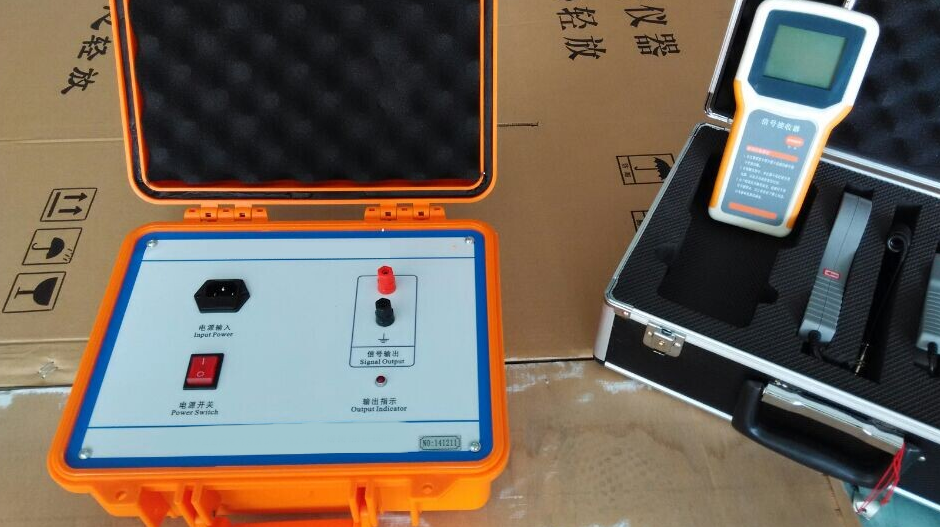

直流系统接地故障测试仪性能参数

直流系统接地故障测试仪又称直流接地故障测试仪、直流接地故障检测仪、直流接地故障检测装置及直流接地故障查找仪，直流系统接地故障测试仪适用于任何电压等级的直流系统测量，直流系统接地故障测试仪电压等级分为4等级，220V、110V、48V、24V都可以使用直流系统接地故障测试仪进行检测。直流系统接地故障测试仪广泛的使用于电厂、变电站以及电力试验等试验单位。

直流系统接地故障测试仪是中试电力研发中心根据DL/T911-2004电力行业标准，针对于220V、110V、48V、24V的直流系统故障检测的新一代测试仪。直流系统接地故障测试仪配备了高精度的检测钳表，通过对多种信号的高效处理电路提高了检测范围与抗干扰能力；采用了高效率算法和模糊控制计算理论，将被检测绝缘支路的优势程度以数值的形式通过接受装置显示出来，充分体现了人工智能的优越性。

直流系统接地故障测试仪以系统安全为首要前提，并在现场进行了大量的实际应用，不会引起装置保护性动作，直流系统接地故障测试仪用于在不断电情况下各种类型的接地故障，电厂、变电站，该直流系统接地故障测试仪可用于在不断电情况下查找各种类型的接地故障，直流系统接地故障测试仪广泛的使用于电厂、变电站以及电力试验等试验单位。

名称	直流系统接地故障测试仪、直流接地故障测试仪、直流系统故障测试仪
信号发生器	输出信号频率	2.5Hz
	信号空载输出电压	±20V±5%
	信号电压幅值误差	<5%
	信号短路输出电流	≤80mA
	输出口抗冲击能力	400V直流冲击
	电源电压	AC220V±10%
	电压频率	50Hz±5%
	输入保险	200mA
	最大功率	3W
	尺寸	300×270×200mm3
信号接收器	信号电流检测灵敏度	0.5mA
	信号发生器阻抗	40KΩ
	最大输出电流	2.5毫安
	接收器显示	数字0～19
	尺寸	210×100×32mm3
	A钳口尺寸	Φ50mm
	B钳口尺寸	Φ7mm×9mm
整机	检测最大接地电阻	300kΩ
整机	接地电阻测量精度	30～4.5KΩ，误差≤0.5KΩ 4.5KΩ～300KΩ，误差≤10%
尺寸（主机）	340×290×140mm3
重量（主机）	3.96kg
尺寸	390290140mm3
重量	2.8kg

直流系统接地故障测试仪功能—— Features

1、使用简单。本直流系统接地故障测试仪只需打开电源开关就可直接使用，无需别的按键操作
2、安全可靠。本直流系统接地故障测试仪无需停浮充电机及其它一切电源，对直流系统没有任何影响
3、适用电压等级多。直流系统220V、110V、48V、24V都可以使用
4、适用范围广。直流系统接地故障测试仪可用于任何类型电厂、变电站、煤矿、化工厂等供电部门
5、携带方便，该直流系统接地故障测试仪信号接收器自带电池，无需外接电源，可以随身携带到任何地方查找接地点
6、直流系统不断电查找接地点，不影响系统正常工作
7、抗干扰能力强，克服了系统分布电容的影响
