石墨触头高压开关测试仪核心技术

时间：2020-12-19

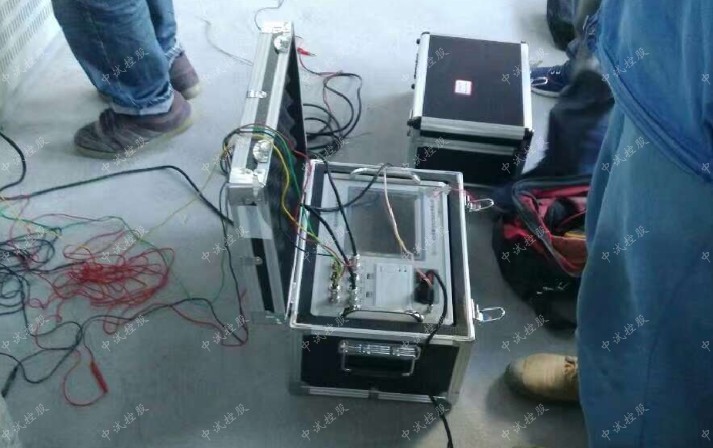

石墨触头高压开关测试仪核心技术

石墨触头高压开关测试仪又称高压石墨开关动特性测试仪及是石墨开关特性测试仪，高压石墨开关动特性测试仪针对西门子石墨开关、少油开关、多油开关、真空开关、六氟化硫开关的动特性测试，高压石墨开关动特性测试仪可靠测试石墨触头6个断口的动态电阻波形的动特性而研发生产的一款专用石墨开关特性测试仪。

石墨触头高压开关测试仪是武汉卓亚电力研发中心为适应各种户内、户外少油、多油开关、真空开关、六氟化硫开关以及西门子石墨触头开关的测试，能可靠测试石墨触头开关6个断口的动态电阻波形的动特性而研发生产的一款专用高压石墨开关动特性测试仪，压石墨开关动特性测试仪内部处理是以单片机为核心进行采样、处理和输出，其主要功能特点是采用汉字提示和图形显示以人机对话的模式操作，简单快捷，适用于国内外生产的所有型号及电压等级的SF6开关、GIS组合电器、真空开关、油开关以及西门子石墨触头开关机械特性试验，满足在500KV变电站旁路母线带电的试验条件下，精确测量时间、速度、低电压等功能参数，高压石墨开关动特性测试仪具有智能化、抗干扰性强以及高精度等众多优点，广受客户的青睐。

石墨触头高压开关测试仪在硬件配置方面内部结构采用减震材料独立装配，克服了颠簸对测试仪照成不必要的故障，传感器方面采用激光测速传感器，能轻松安装测试，主机采用320*240工业显示屏，图形清晰、显示直观，配有232接口以及数据分析软件，方便数据管理，高压石墨开关动特性测试仪同时具有PC联机操作功能，能完成单机试验所有功能。

时间测量
	12路固有分闸（合闸）时间
	分闸（合闸）相内不同期
	分闸（合闸）相间不同期
	合闸（分闸）弹跳时间（弹跳次数）
	测试范围：0.01ms～20s，分辨率：0.01ms
	测试范围：20s～200s，分辨率：0.1ms
	在200ms以内准确率：(0.1%t±0.1)ms
合闸电阻测量	6路固有分闸（合闸）时间
	分闸（合闸）相内不同期
	分闸（合闸）相间不同期
	合闸电阻投入时间
石墨开关测量	3/6路固有分闸（合闸）时间（选配）
	分闸（合闸）相内不同期
	分闸（合闸）相间不同期
	测量电流：10A/30（选配）
测量范围	10～10KΩ分辨率0.1Ω，准确度：5%±1个字
速度测量	刚分（刚合）速度
速度测量	指定时间段（行程段或角度段）平均速度
测速范围	1mm传感器 0.01～25.00m/s，
	0.1mm传感器 0.001～2.50m/s
	0.5°角度传感器 1周波/ 0.5°
行程测量	动触头行程（行程）
	接触行程（开距）
	过冲行程或反程（超程）
传感器	直线传感器：50mm，分辨率:0.1mm，测量范围：0-50mm
传感器	360线传感器：360о，分辨率:0.5о测量范围：0-1000mm
电流	最大电流输出为20A(选配30A）最小分辨率：0.01A
仪器电源	AC/DC 220V ± 10%；50Hz ± 2%
内部直流电源	输出DC15～265V连续可调，输出电流：≤ 20A(短时)
隔离开关测量范围	⑴、电压输出：DC15～265V（可调）
	⑵、电源输出时间：0.01-20秒（可设置）
	⑶、断口信号最大采集时间为200秒
	⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
主机尺寸	380×280×170mm3
使用环境	-20℃~+50℃
相对湿度	≤90%

石墨触头高压开关测试仪功能—— Features

1、该高压石墨开关动特性测试仪机内主机为工控机
2、满足西门子石墨触头开关的测试，能可靠测试石墨触头开关6个断口的动态电阻波形
3、时间：12个断口的固有分、合闸时间，同相、相间同期
4、弹跳：弹跳时间，弹跳次数，弹跳过程，弹跳波形
5、速度：刚分、刚合速度，最大速度，速度波形
6、行程：超行程，过冲行程
7、电流：分、合闸线圈的分、合闸电流值、波形图
8、重合闸：任意整定重合闸间隔时间值、金属短接时间、无电流间隔时间
9、动作电压：机内提供DC20～250V、10A(额定工作)数字可调断路器动作电源，任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验
10、通用式测速传感器安装极为方便，简捷
11、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关
12、该高压石墨开关动特性测试仪开关动作一次，得到所有数据及图谱
13、主机可存储一万组以上现试验数据，机内实时时钟，便于存档保存试验日期、时间
14、配备U盘接口，可直接把数据保存到U盘
15、主机大屏幕、宽温带、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆
16、该高压石墨开关动特性测试仪中文菜单操作，使用方便
17、全中文内置打印机打印所有数据及图谱
18、刚分、刚合速度相应地编制了分析软件，根据需要，任意分析，适用于国内外任何一家开关厂生产的任一型号开关的测速
