无线二次压降测试仪性能参数

时间：2020-12-19

无线二次压降测试仪性能参数

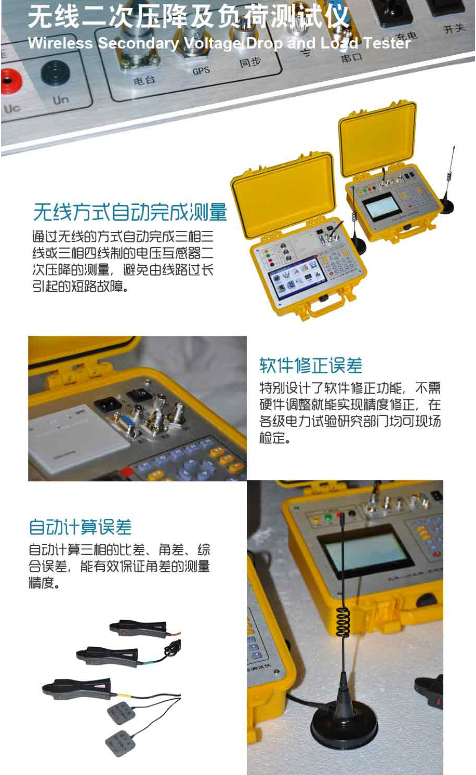

无线二次压降测试仪又称二次压降在线测试仪、互感器二次压降在线测试仪。由两台手持测量终端组成，可无线同步测量六路电压幅值及相位，也可单独做为三相伏安相位表使用

无线二次压降测试仪采用按键式操作、能自动切换量程、实现大容量存储、且可显示向量图，非常适合电能计量、用电检查、电力稽查和变电检修、继电保护等差动检测、启动试验现场使用。

并适用于各电力院校做为接线判别培训工具及教学仪器使用。同时也适用于化工、冶金、矿山、铁路等大型用电企业使用。

无线二次压降测试仪又称二次压降在线测试仪、互感器二次压降在线测试仪。由两台手持测量终端组成，可无线同步测量六路电压幅值及相位，也可单独做为三相伏安相位表使用，无线二次压降测试仪采用按键式操作、能自动切换量程、实现大容量存储、且可显示向量图，非常适合电能计量、用电检查、电力稽查和变电检修、继电保护等差动检测、启动试验现场使用。并适用于各电力院校做为接线判别培训工具及教学仪器使用。同时也适用于化工、冶金、矿山、铁路等大型用电企业使用。


测试用途	CT/PT二次压降测量
工作电源	输入电压	185Vac～250Vac
	频率	50/60Hz
	输入功率	40VA
	接头	标准DC插头
比差	测量范围	0.001～99.9%
	测量误差	X＝±(X×1%＋Y×1%±0.02%)
	分辨率	0.001%
角差	测量范围	0.01～999.9'
	测量误差	Y＝±(X×1%＋Y×1%±0.5分)
	分辨率	0.01'
电压	测量范围	5～600V
	测量误差	0.5%×读数±5个字
	分辨率	0.1V
电流	测量范围	0.001～6A(可扩展)
	测量误差	0.5%×读数±5个字
	分辨率	0.0001A
有功功率	测量范围	0.005～3600W
	测量误差	0.5%×读数(PF＝1)
	分辨率	0.1W
无功功率	测量范围	0.005～3600Var
	测量误差	0.5%×读数(PF＝0)
	分辨率	0.1Var
频率	测量范围	45～65Hz
	测量误差	±0.02Hz
	分辨率	0.01Hz
相位	测量范围	0～360°
	测量误差	±0.1°
	分辨率	0.1°
环境条件	运行温度	-20℃～+50℃
	存储温度	-20℃～+50℃
	湿度	相对湿度：5%～95%，不结露
物理特性	尺寸	手持终端×2：135×240×55mm3
	尺寸	外包装箱×2：390×290×105mm3
	重量	手持终端×2：1kg(不含附件)
	重量	总重量×2：2.5kg(含附件)

无线二次压降测试仪功能—— Features

1、分布式无线同步测量伏安相位电参数，无线同步测量六路电压幅值相位，可单相或者三相测量二次压降自动计算比差，角差值
2、单独使用可当作三相伏安相位表
3、无需GPS，避免因天气和高楼等原因，而长时间寻星
4、不需要在电能表侧和PT端之间拉设临时电缆，避免由于电缆绝缘或者操作问题造成的PT二次短路
5、采用无线作为通信方式，避免了载波通信方式对二次测量回路的污染，影响电能计量准确性
6、可单相测量也可三相测量
7、可选用无线中继器，解决地下室及屏蔽很好的室内无线通讯的问题
8、电流幅值相位测量最小可达1mA. 非常适合变电站主变带负荷试验以及新建站或负荷小的站电流测量
9、自动切换量程
10、电压，电流采样全隔离； 11、可通过SD卡升级应用程序测量数据可导出到SD卡
12、采用3.5寸彩色液晶显示屏
13、内置大容量锂电池，一次充电后，不关屏幕背光时，可以连续工作6小时（开启背光关闭功能，待机时间更长）
14、宽工作温度范围-20℃～50℃。无线二次压降测试仪相关产品
