变压器绕组变形测试仪技术指标
时间：2020-12-18

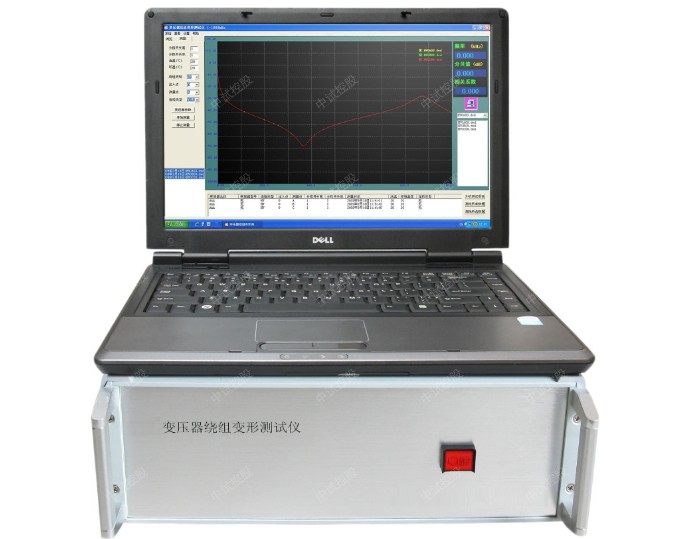

变压器绕组变形测试仪技术指标
变压器绕组变形测试仪是根据电力行业标准DL/T911－2004测量变压器的绕组变形的测试仪，变压器绕组变形测试仪主要是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器可能发生的绕组变形。
根据变压器设计原理，变压器制造完成后，其线圈和内部组成结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数就应该是确定的，因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。
变压器绕组变形测试仪在测试过程中仅需要拆除变压器的连接母线，不需要对变压器进行吊罩、拆卸的即可完成所有测试，变压器绕组变形测试仪适用于63kV～500kV电力变压器的内部结构故障检测。
变压器绕组变形电力测试仪具备线形扫频测量和分段扫频测量双系统测量功能，兼容当前国内两种技术的测量模式，其中线形扫频测量扫描频率高达2MHz，对变压器变形情况提供更多的分析，根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。
名称
变压器绕组变形测试仪
线性扫描分布
扫频测量范围
(1kHz)～(2MHz)、2000扫频点、分辨率为1kHz
分段扫频测量分布
扫频测量范围
(0.5kHz)～(1MHz)、2000扫频点
(0.5kHz)～(10kHz)、分辨率为0.02kHz
(10kHz)～(100kHz)、分辨率为0.2kHz
(100kHz)～(500kHz)、分辨率为1kHz
(500kHz)～(1000kHz)、分辨率为1kHz
技术参数
幅度测量范围
(-100dB)～(+20dB)
幅度测量精度
0.1dB
扫描频率精度
小于0.01%
信号输入阻抗
1MΩ
信号输出阻抗
50Ω
同相测试重复率
99.5%
尺寸
300×340×120mm3
铝合金箱尺寸
310×400×330mm3
重量
10kg
增值服务
- 三年质保,一年包换,三个月试用
