名称
|
三相温升试验装置
|
|
最大输出电流
|
交流单相5000A
|
3组
|
|
电路方式
|
调压器
|
特殊工艺电动
|
|
交流输入
|
相线
|
3Φ4W +G
|
|
电压
|
380V±10%，50Hz±2%三相四线
|
|
输入电流
|
210A 加补偿后 140A以下
|
|
输出
|
相线
|
3Φ4W
|
|
电压
|
0-10自动转换
|
|
电流
|
AC0-5000A连续可调, 无级调速方式;
可三相同时输出，也可单相输出，也可分相输出;
手动 方式输出，自动方式输出二种方式。
|
|
额定容量
|
240kVA
|
|
稳流精度
|
输出电流≤±0.5%
|
|
输出端子
|
接线端子
|
|
保护
|
电子电路快速侦测过压、过流、过温、缺相等自动跳脱保护及告警装置, 非测试状态电压为零，电流 为 零
|
|
精度
|
源效应
|
≤0.3%额定值
|
|
时漂
|
≤1%额定值
|
|
温漂
|
≤0.04%额定值／℃
|
|
负载效应
|
≤1%额定值（仅由于输出电流从零至额定值变化时引起的输出电压变化率）
|
|
纹波电压
|
≤1%额定值+10mV
|
|
其他
|
线路调整率：
|
0.1%
|
|
负载调整率：
|
0.1%
|
显示
及设定
|
电压表显示
|
真彩色液晶和数显仪表 (显示精度：0.1V, 显示误差：≤0.2%±1个字)
|
|
电流表显示
|
真彩色液晶和数显仪表 (5位数码显示, 显示精度0.1A, 显示误差：≤0.2%±1个字)
|
|
调节设定
|
电流（高精电位器调节）
|
|
系统
|
整机效率
|
≥90%
|
|
耐压绝缘阻抗
|
AC 1800V 1分钟，20兆欧
|
|
冷却装置
|
强制风扇冷却
|
|
噪音
|
﹤60dB（机器前方1mm）
|
|
互感器精度
|
0.2级
|
|
防护等级
|
IP20
|
|
工作环境
|
工作方式
|
长时间温升实验
|
|
温度
|
-10℃-50℃
|
|
湿度
|
0-90%（非凝结状态）
|
|
海拔高度
|
1500m以下
|
|
外形
|
结构
|
一体
|
|
|
尺寸
|
按需
|
|
|
重量
|
约3吨
|
|
|
母排
|
输出按每平方1.5个电流计算，在前面
|
|
温度巡检
|
16路模块
|
|
|
A级热电偶
|
|
具体配制(参考)

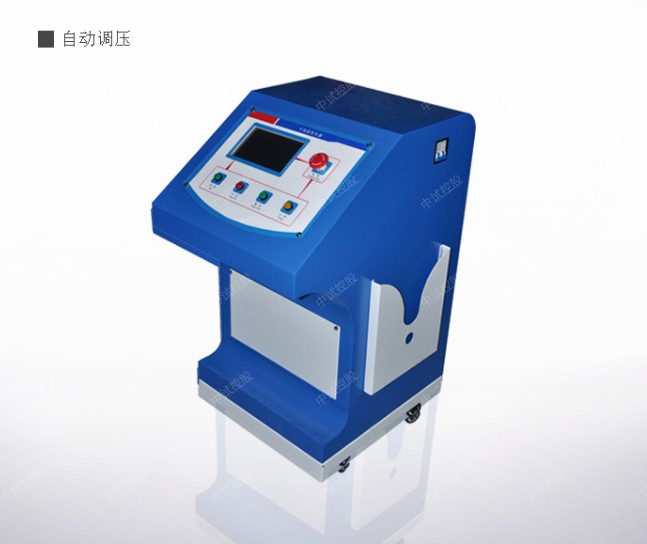

1、调压部分采用特殊工艺电动调压器
|
额定容量：
|
150kVA
|
|
相 数
|
三相四线
|
|
输入电压
|
三相380V
|
|
输出电压
|
三相四线0-430V
|
|
频率
|
50/60Hz
|
|
电机功率
|
ND-4.5转100W
|
|
绝缘等级
|
B级
|
|
绝缘电阻
|
5MΩ
|
|
耐压试验
|
2000V/min
|
|
波形畸变
|
≤0.1%
|
|
冷却方式
|
油冷却
|
2、升流部分
|
额定容量
|
（50x3） kVA
|
|
相数
|
三相
|
|
输入电压
|
三相0-430V
|
|
输出电压
|
每相10V
|
|
输出电流
|
每相5000A
|
|
绝缘等级
|
B级
|
|
绝缘电阻
|
5MΩ
|
|
耐压试验
|
2000V/min
|
|
波形畸变
|
≤0.1%
|
|
冷却方式
|
风冷
|
3、采样部分：大电流温升试验设备采用高精度互感器0.2级。 分流器，保证了电流型号取样的高精度性能互感器
4、显示部分：大电流温升试验设备采用0.2级的高精度LCD液 晶显示
5、报警：过流报警，上下限值报警
6、输出时间控制：针对本实验为保证仪器的正常工作，加时间控 制输出功能
7、报警：过流报警，上下限值报警，过流继电器，过压继电器，过热。
8、输出时间控制：针对 本实验为保证仪器的正常工作，加时间控制输出功能
