高压电容分压器（串联谐振装置配套分压器）核心指标

时间：2020-12-18

高压电容分压器（串联谐振装置配套分压器）核心指标

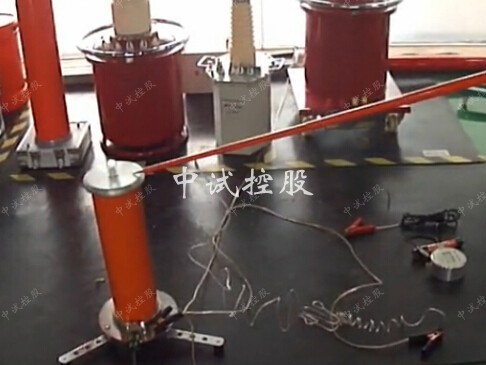

高压电容分压器又称电容分压器、串联谐振试验装置配套高压分压器，高压电容分压器主要用于高压交流耐压试验装置串联谐振试验装置中与电抗器产生谐振后可实现高压的功能。可对高压电气设备进行高压交流耐压试验。高压电容分压器广泛适用于发电厂、变电站、高压电器设备制造厂和高电压试验室以及教育科研等部门作为交直流耐压试验及高电压测量之理想设备。

电容分压器因为相对普通电阻式分压器的耐压强度大，不易击穿，一般用来测量交流高压。但由于其频响效应的响应时间值比电阻分压器大，所以在冲击电压的测量中比电阻分压器用的少，对于特高冲击电压的测量经常用阻容分压器。用于测量冲击电压。在进行高压交流耐压试验时会用到串联谐振，那么串联谐振中就会用到电容分压器，高压电容分压器的原理是利用电容分压器与电抗器谐振后会产生高压。

高压电容分压器结构

电容分压器分为高压臂和低压臂2个部分，高压臂由多个电容器串联而成，这些电容器都有独立的外壳和引出端子，它们串联连接并封装在分压器绝缘外壳中，一端连接高压引线，另一端与低压臂相连接。

其本参数

型号	YFY-[容量]/[电压]
名称	高压电容分压器、高压分压器、串联谐振试验装置配套高压分压器
电压	注：按需定制电压
容量	注：按需定制容量
介质损耗	tgσ≤0.5%
分压比	1000：1
测量精度	有效值1.5级

应用举例

序号	规格	电压	容量	分压比	有效值	应用于串联谐振方案（仅供参考）
1	1500pF/50kV高压电容分压器	50kV	1500pF	1000:1	1.5	44kVA/44kV
2	1000pF/80kV高压电容分压器	80kV	1000pF	1000:1	1.5	75kVA/75kV
3	1000pF/110kV高压电容分压器	110kV	1000pF	1000:1	1.5	108kVA/108kV
4	1000pF/200kV高压电容分压器	200kV	1000pF	1000:1	1.5	500kVA/200kV
5	1000pF/270kV高压电容分压器	270kV	1000pF	1000:1	1.5	1080kVA/270kV
