一体式直流高压发生器 60kV - 120kV - 200kV - 300kV核心技术

时间：2020-12-18

一体式直流高压发生器 60kV - 120kV - 200kV - 300kV核心技术

ZGF直流高压发生器用于电力部门直流耐压现场试验，直流高压发生器是电力部门现场高压试验时直流高压发生专用配套设备，同时还可以进行氧化锌避雷器直流参考电压试验及泄漏电流试验、缘电缆直流耐压试验和泄漏电流试验。特别适用于电力检修部门，发电厂以及电力检修单位现场试验。

中试电力自动化有限责任公司推出的ZGF系列直流高压发生器延用了九十年代专业技术，直流高压发生器在产品结构和生产器件上采用了现代电子器件和结构配置以及工艺流程，提高了电力中输出电压数值的稳定度和精度，ZGF系列直流高压发生器具有输出功率大、体积小、重量轻并且有可靠的过压、过流及零位静止合闸保护功能，ZGF系列直流高压发生器带0.75倍电压锁存按键功能，并配有时间继电器，该直流高压发生器能在试验中设置定时声音报警，便于携带，操作方便，安全可靠。

直流高压发生器额定输出直流电压

直流高压发生器额定输出直流电压主要有60kv、120kv、200kv、300kv四个等级，其中60kv及120kv的直流高压发生器采用一体式设计，一体式直流高压发生器又称便携式直流高压发生器，200kv及300kv的直流高压发生器采用分体式设计，如需要输出更高直流电压的直流高压发生器，请咨询我公司客服进行单独定制。

直流高压发生器别称

ZGF直流高压发生器又称高频、智能直流高压发生器、直流高压发生装置、直流耐压试验装置、60kv直流高压发生器、120kv直流高压发生器、200kv及300kv直流高压发生器

结构组成

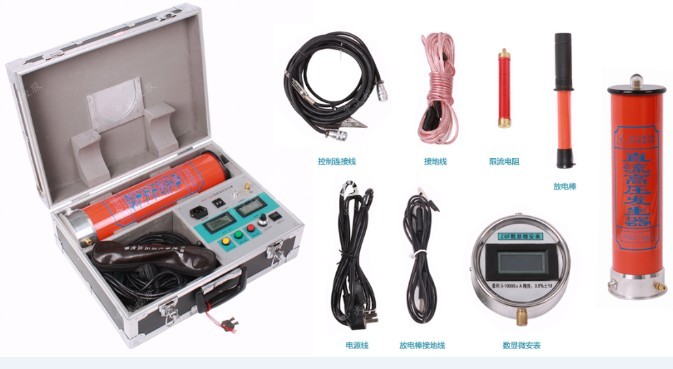

直流高压发生器主要由控制箱、倍压筒、高压微安表、限流电阻、放电棒5个部分组成。

型号、规格	额定输出直流 kV / mA	额定输出功率 (W)	结构	过电压整理范围 (kv)	重量 (kg)	倍压箱高度 (m)
ZGF-60kV	60kV/2mA直流高压发生器	120w	一体式	22kv~60kv	16	0.5
	60kV/5mA直流高压发生器	300w				0.5
	60kV/10mA直流高压发生器	600w				0.5
ZGF-120kV	120kV/2mA直流高压发生器	240w		42~120	20	0.8
	120kV/5mA直流高压发生器	600w				0.8
	120kV/10mA直流高压发生器	1200w				0.8
ZGF-200kV	200kV/2mA直流高压发生器	400w	分体式	72~200	26	1.2
	200kV/3mA直流高压发生器	600w				1.2
	200kV/5mA直流高压发生器	1000w				1.2
ZGF-300kV	300kV/2mA直流高压发生器	600w		100~300	31	1.7
	300kV/5mA直流高压发生器	1500w				1.7
	300kV/10mA直流高压发生器	3000w				1.7

技术条件	电源	AC220V±10%，50Hz±1%
	输出电压指示精度	＜1级
	输出电流指示精度	＜1级
	纹波系数	≤0.5%
	0.75倍输出电压指示精度	＜1级，带锁存
使用条件	相对湿度	25℃时不大于85%，无凝露
	工作方式	间断使用30分钟
	环境温度	-10～40℃
	海拔高度	1500m以下
保护功能	内部过压保护，内部过流保护
	外部过压保护，外部过流保护或击穿保护
	内部功率保护
	非零点启动保护
	定时声讯报警

直流高压发生器选型一：氧化锌避雷器直流参考电压和泄漏电流试验

避雷器额定电压 kV	10	35	66	110	220
直流参考电压 kV	28	90	135	168	314
直流高压发生器选型 kV / mA	ZGF - 60 / 2	ZGF - 120 / 2	ZGF - 200 / 2	ZGF - 200 / 2	ZGF - 400 / 3

直流高压发生器选型二：根据变电站电压等级选择

变电站电压等级 kV	10	35	66	110	220	330
最高试验电压 kV	47	105	135	192	305	大于400
直流高压发生器选型 kV / mA	ZGF - 60 / 2	ZGF - 120 / 2	ZGF - 200 / 2	ZGF - 200 / 2	ZGF - 400 / 3	ZGF - 800 / 10

直流高压发生器选型三：根据承修承试资质级别选择

承修承试级别	5 级	4 级	3 级	2 级	1 级
最高试验电压 kV	28	90	168	305	大于400
直流高压发生器选型 kV / mA	ZGF - 60 / 2	ZGF - 120 / 2	ZGF - 200 / 2	ZGF - 400 / 3	ZGF - 800 / 10

直流高压发生器选型四：纸绝缘电缆直流耐压试验和泄漏电流试验

电缆额定电压 Uo / U kV	3.6 / 6	6 / 6	6 / 10	8.7 / 10	21 / 35	26 / 35
直流试验电压 kV	17	30	40	47	105	130
直流高压发生器选型 kV / mA	ZGF - 60 / 2	ZGF - 60 / 2	ZGF - 60 / 2	ZGF - 60 / 2	ZGF - 120 / 3	ZGF - 200 / 5

直流高压发生器选型五：橡塑绝缘电缆直流耐压试验和泄漏电流试验

电缆额定电压 Uo / U kV	6 / 10	8.7 / 10	21 / 35	26 / 35	48 / 66	64 / 110	127 / 220
直流试验电压 kV	26	37	63	78	144	192	305
直流高压发生器选型 kV / mA	ZGF - 60 / 2	ZGF - 60 / 2	ZGF - 120 / 5	ZGF - 120 / 5	ZGF - 200 / 5	ZGF - 200 / 10	ZGF - 400 / 5

直流高压发生器选型六：自容式充油电缆主绝缘直流耐压试验和泄漏电流试验

电缆额定电压 Uo / U kV	48 / 66	64 / 110	127 / 220	190 / 330	290 / 500
直流试验电压 kV	175	275	475	585	775
直流高压发生器选型 kV / mA	ZGF - 200 / 3	ZGF - 300 / 3	ZGF - 500 / 5	ZGF - 600 / 5	ZGF - 800 / 10

一体式直流高压发生器功能—— Features

1、一体式直流高压发生器具有纹波系数小、电压输出稳定可靠、无噪音、可靠性好
2、ZGF系列一体式直流高压发生器具有过压、过流、零压启动和故障保护功能，电压保护值可整定，显示直观
3、电压、电流采用数码显示，且通电源就有读数，方便监视输出状态
4、ZGF系列一体式直流高压发生器具有0.75倍电压换算，方便测试氧化锌避雷器
5、ZGF系列一体式直流高压发生器产品结构紧凑、体积小、携带方便
