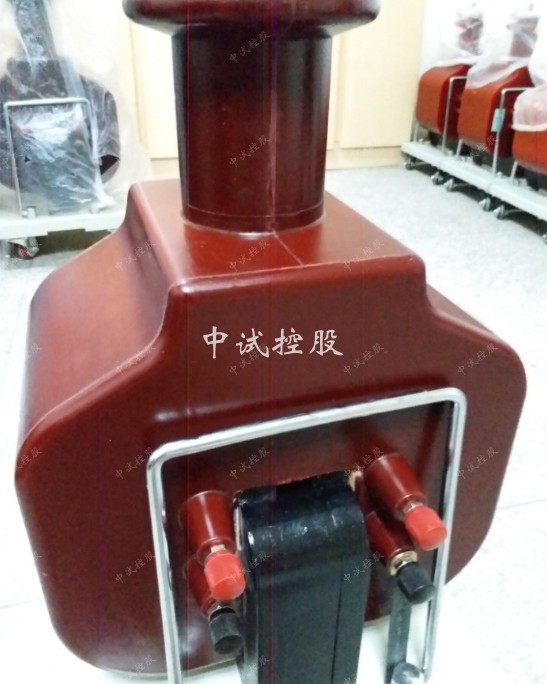

干式试验变压器技术指标

GTB干式试验变压器又称升压器,干式试验变压器是发供电设备、各种电工产品及绝缘工具材料抗电强度试验的必备设备。
中试电力生产的干式试验变压器系列,彻底改变了老式试验变压器笨、大、重的落后状况,在装上配套生产的高压硅堆后能提供直流高压试验电源,配以控制箱(台)、自动保护微安表、球隙等附属设备,干式试验变压器特别适用于现场测试,使繁重的工作变得方便、迅速、轻松灵活,效率大为提高。因此,深受电力系统和大型厂矿高压试验人员的欢迎。
干式试验变压器结构
干式试验变压器在设计构思、材质选择及工艺流程都是全新的,所以在不降低性能的情况下,尽量减小体积减轻重量。
干式试验变压器采用线圈绕组环氧真空浇注及用优质冷轧硅钢卷绕的CD型铁芯,有效地削弱了漏磁,做直流耐压试验不需外接硅堆,只需将我公司配套的直流高压硅堆旋装在高压端既可得到直流。
型号
GTB
名称
干式试验变压器、高压试验变压器、交直流试验变压器、串级干式试验变压器
阻抗电压
≤12%
输出电压波形
正弦波
表面温升
<55℃
空载电流
<4%
允许连续运行时间
60min
说明:可按需定制度的型号及规格
试验变压器型号
容量(kVA)
输入电压(V)
输出电压(kV)
输出电流(mA)
外形尺寸(mm)
重量(kg)
GTB - 1.5kVA/50kV
1.5kVA/50kV
200V或400V
50kV
30mA
260×240×450
12
GTB - 3kVA/50kV
3kVA/50kV
60mA
330×280×510
25
GTB - 5kVA/50kV
5kVA/50kV
100mA
330×280×510
37
GTB - 10kVA/50kV
10kVA/50kV
200mA
360×350×850
32
GTB - 15kVA/50kV
15kVA/50kV
300mA
360×350×950
72
GTB - 20kVA/50kV
20kVA/50kV
400mA
360×350×1000
78
GTB - 25kVA/50kV
25kVA/50kV
500mA
430×450×1100
82
GTB - 30kVA/50kV
30kVA/50kV
600mA
430×450×1200
120
GTB - 5kVA/100kV
5kVA/100kV
200V或400V
100kV
50mA
360×350×1000
72
GTB - 10kVA/100kV
10kVA/100kV
100mA
360×350×1100
75
GTB - 15kVA/100kV
15kVA/100kV
150mA
360×350×1200
78
GTB - 20kVA/100kV
20kVA/100kV
200mA
430×450×1200
82
GTB - 25kVA/100kV
25kVA/100kV
250mA
430×450×1200
110
GTB - 30kVA/100kV
30kVA/100kV
300mA
430×450×1200
120
GTB - 15kVA/120kV
15kVA/120kV
120kV
125mA
360×350×1100
85
GTB - 20kVA/120kV
20kVA/120kV
160mA
430×450×1200
121
GTB - 25kVA/120kV
25kVA/120kV
200mA
430×450×1200
115
GTB - 30kVA/120kV
30kVA/120kV
250mA
430×450×1200
130
干式试验变压器功能—— Features
1、干式试验变压器重量轻、结构紧凑、无渗油,免维护
干式试验变压器
干式试验变压器
干式试验变压器
干式试验变压器
干式试验变压器
干式试验变压器
干式试验变压器
干式试验变压器
干式试验变压器
干式试验变压器
干式试验变压器
干式试验变压器
干式试验变压器
干式试验变压器
干式试验变压器
干式试验变压器
干式试验变压器
干式试验变压器
2、干式试验变压器接线简单直观,使用方便
3、绝缘可靠性好,外形美观
4、有过电压保护功能
5、直流输出可采用我公司配套的直流高压硅堆旋装在干式试验变压器高压端既可得到直流
