工频串联谐振升压装置(CVT)核心重点

时间：2020-12-18

工频串联谐振升压装置(CVT)核心重点

中文名称：：工频串联谐振升压装置(CVT)

英文名称：：AC Resonance Test System for CVT

工频串联谐振升压装置(CVT)组成：变频源，励磁变，电抗器，分压器，电容器，控制箱

工频串联谐振升压装置(CVT)原理：CVT校验用谐振升压装置在进行校验时，试验频率必须在50Hz的条件下进行，同时现场地理条件复杂，传统的实验装置已经很难满足现场搬运、试验的要求,工频串联谐振升压装置(CVT)是国内最先用于现场校验的可调式谐振装置。

工频串联谐振升压装置(CVT)试验对象：广泛用于国内500kV及以下的电容式电压互感器的现场校验

号	额定容量（KVA）	输入电源（V）	额定电压（kV）	额定电流（A）	工作频率（Hz）	波形畸变率	工作时间	温升	品质因素	测量精度
110kV CVT谐振升压装置	40	220/380	80	0.5	50	输出电波形畸变率 ≤1%	额定负载下允许连续15min 过压1.1倍1分钟	额定负载下连续运行15min后温≤65K	装置自身 Q≥15(f=50Hz)	系统有效值 1.5级
220kV CVT谐振升压装置	80	220/380	160	0.5
500kV CVT谐振升压装置	360	380	360	1
1000kV CVT谐振升压装置	1050	380	700	1.5

一体式可调电抗器参数

项目	技术参数
额定工作电压	160kV-700kV
额定工作电流	0.5A、1A、1.5A
额定电感量范围	480-1050H
额定调节间隙范围	0-140mm
连续工作时间	15min
温升	小于60度
工作频率	50Hz
可调电抗器体积	Ф500*1500mm

分体式可调电抗器参数

项目	技术参数
额定容量	20kVA
额定电压	40kV
额定电流	0.5A
品质因素	Q≥16
额定电感量范围	252H±20%
连续工作时间	15min
可调电抗器体积	Ф280*600mm
重量	约60kg/节

分体式固定电抗器参数

项目	技术参数
额定容量	20kVA
额定电压	40kV
额定电流	0.5A
品质因素	Q≥16
电感量	232H
连续工作时间	15min
可调电抗器体积	Ф280*335mm
重量	约35kg/节

控制箱参数

项目	技术参数
额定输出容量	5kVA-60kVA
工作电源	220/380V±10%V 工频
输出电压	0 - 250V/400V
额定输出电流	25A-150A
运行时间	额定容量下连续15min
温升	额定容量下连续运行15min元器件最高温≤65K
噪声水平	≤50dB
重量	约12kg

工频串联谐振升压装置(CVT)功能—— Features

1、输出电压电流波形良好，失真度小于0.5%
2、需要电容量小，所需电源容量为试验容量的1/Q倍，而Q值可以做到20～60
3、不需要过压保护，当试品发生击穿时，系统失谐，谐振高压消失，电抗器立即起到限制短路电流的作用，不会加剧对试品的损坏

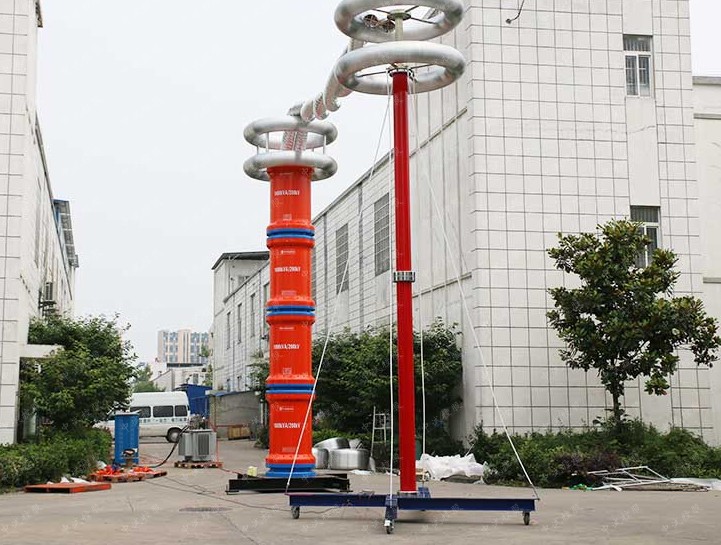

4、便于现场搬，该装置为干式组合串联谐振装置，由励磁变压器和多个谐振电抗器组成，单个组成单元体积小，重量轻
5、保护功能完善，具备零位保护(电压输出控制旋钮不在零位时，禁止系统启动)，过压保护，过流保护，闪络保护等功能，保证了系统的可靠性
