氧化锌避雷器带电测试仪技术指标

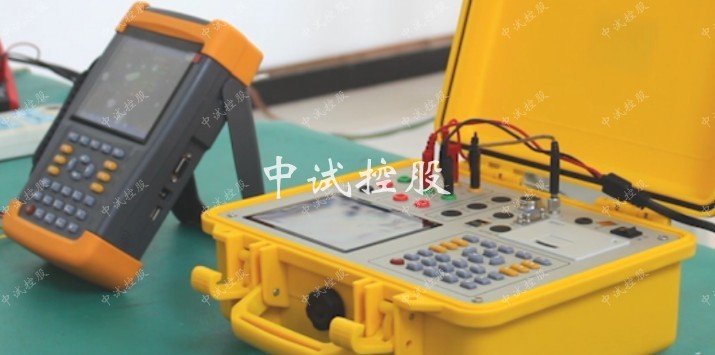

一、氧化锌避雷器带电测试仪产品介绍

氧化锌避雷器带电测试仪彻底解决6-35kV氧化锌避雷器现场带电试验的难题。6-35kV氧化锌避雷器下端一般不带计数器，传统测试仪在现场带电情况下没有办法电流取样，只能在大修期间将避雷器从线路中拆除，拿回实验室进行测试，耗时费工，效率低下。为解决以上问题我公司开发研制了新一代测试仪器，实现了氧化锌避雷器在线不停电测试！不需爬杆，无需接线，测试快速准确！

氧化锌避雷器带电测试仪适应于电压等级6kV-500kV，多种选择采样方式。当氧化锌避雷器下端带有计数器，电流信号可以从氧化锌避雷器带有计数器两端取样；否则可以用无线电流钳取样。当氧化锌避雷器附近有PT设备，电压信号可以从PT二次电压取样，否则可以选择无电压方式软件模拟。

二、氧化锌避雷器带电测试仪产品特点

1、 彻底解决6-35kV氧化锌避雷器现场带电试验的难题。

2、 不需爬杆，无需接线，测试快速准确。

3、 无雷电计数器可测试氧化锌避雷器漏电电流

4、 仪器主机和无线电流钳配置高能锂离子电池。

5、 能准确测出10uA的漏电流。

6、 无线电流钳和主机无线通信，快速取样。

7、 5米绝缘杆多节设计，方便及安全可靠。

8、 5.7寸320×240液晶显示器,高速热敏打印机。

9、 图文显示，界面直观，便于现场人员操作和使用。

10、适用于避雷器带电、停电或试验室等场所使用。

11、电流信号可以用无线电流钳取样或计数器两端取样。

12、电压信号可以在PT二次取样或无电压方式软件模拟。

13、仪器可连续测试，显示电压电流曲线，并可快速打印数据和曲线。

14、内部配置存储器，可掉电存储200组试验数据。

15、高速的采样频率，先进的数字信号处理技术，抗干扰性能强，测量结果精度极高。

16、采用防尘、防水、防腐工程塑料密封箱，体积小，重量轻，便于携带。

三、氧化锌避雷器带电测试仪技术参数

1、工作电源

主机－内部电池供电，充电时间>3小时，连续工作>8小时。

无线电流钳－内部电池供电，充电时间>1小时，连续工作>8小时。

2、测量范围

主机泄漏电流:0.000-10mA（可扩展）；

主机电压:30-100V（可扩展）。

无线电流钳电流：0-10mA（可扩展）；

无线电流钳电压：0-60kV(裸线0-35kV)；

无线电流钳钳口：Ø33mm；

无线电流钳传输距离>30米。

3、测量准确度

电流：全电流>100μA，±5%读数±1个字；

电压：基准电压信号>30V时，±2%读数±1个字；

4、测量参数

全电流的基波、3次谐波、5次谐波、7次谐波，电压的基波、3次谐波、5次谐波、7次谐波。

阻性电流的基波、3次谐波、5次谐波、7次谐波，阻性电流正峰，阻性电流负峰，容性电流。

有功功率，无功功率，相角差。

5、仪器尺寸和重量

主机360mm×260mm×140mm       4.5KG

无线电流钳70mm×30mm×250mm   0.5KG

绝缘杆Ø30mm×1000mm  5根     5.0KG

附件箱1000×100mm×240mm     6.2KG
