便携式大电流发生器技术指标

一、便携式大电流发生器产品介绍

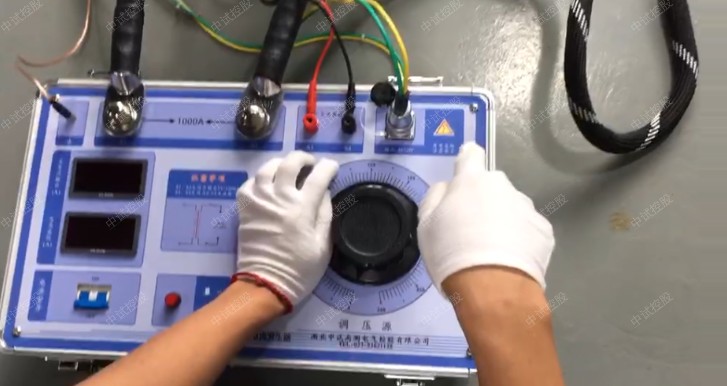

便携式大电流发生器（简称升流器），我公司自行研制开发的测试设备，它集国内外同类产品的优点于一身，采用数控技术，抗干扰能力强，和上一代升流器相比，由于采用低功耗、大容量的自藕调压器和高导磁率铁芯制作的变流器，具有输出功率大，体积小，重量轻等优点。主要用于一次母线保护及各种电流互感器的变比等测试项目，被广泛用于电力、铁路、石化、冶金和矿山等企业的科研、生产和电气试验现场。

二、便携式大电流发生器产品特点

1、采用美观大方的PVC面板

2、直接显示一次电流、二次电流的测试值，便于试验观察及记录。

3、测量精度高0.5级

4、功率大、体积小、带负载能力强

5、体积小、重量轻，体积只有同类产品的30%～70%，携带十分方便。

三、便携式大电流发生器技术参数

名称：便携式大电流发生器。

境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在室外环境使用）。

1.     输入电压： AC220V ±10%

2.     功    率：15KVA

3.     输出电流： 串联：AC:0～500A  (20V)  AC0～1000A（10V） 并联：AC00～2000A（5V）无级可调、面板带数显电流表

4.     输出波形：输出电流是标准正弦波，毛刺微小，优于电力系统要求指标标准，纹波系数小于达0.3%。标准正弦波。

5.     测量精度：（采用0.2S级材料）实际在0.3左右；各电流均可平滑平稳连续可调，精度高于0.5级.电流电压表显示为真有效数值，精度高、稳定度高。

6.     输出电流方式：真有效值连续可调；

7.     电流稳定度：0.2%

8.     结构形式: 一体

9.     接线方式：根据要求

10.   电流稳定度：0.2%；

11.   保护设置：过流、过压

12.   测时范围：0. 01S---99999.999S，精度：0. 001S
