8A高压开关综合特性测试仪 核心指标

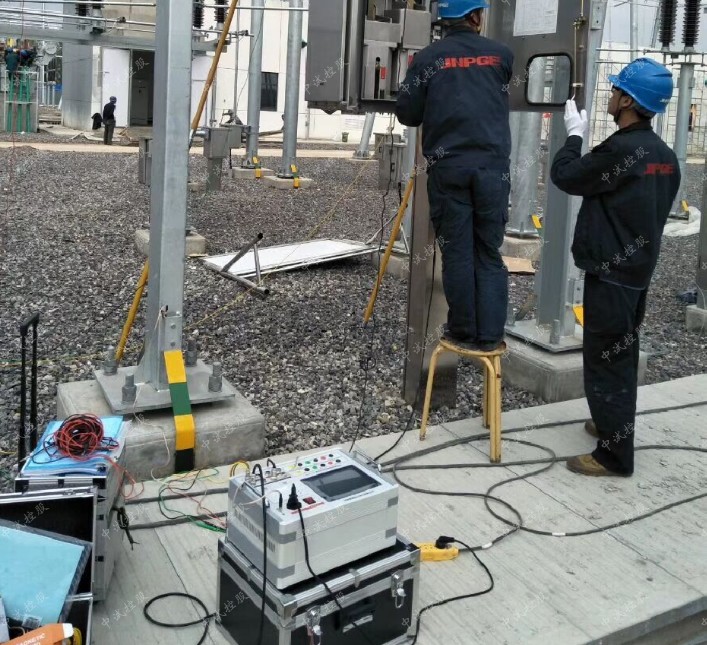

一、8A高压开关综合特性测试仪产品概述



随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。高压开关综合特性测试仪即（高压开关机械特性测试仪）是依据《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。

术语定义：

A、三相不同期：指开关三相分（合）闸时间之间的最大及最小值差值。

B、同相不同期：指六断口以上的开关，同相断口的分（合）闸时间差。

C、弹跳时间：指开关的动、静触头在合闸过程中发生的所有接触、分离（即弹跳）的累计时间值（即第一次接触到完全接触间的时间）。

D、分闸时间：处于合闸位置的断路器，从分闸脱扣带电时刻到所有各极弧触头分离时刻的时间间隔。

E、合闸时间：处于分闸位置的断路器，从合闸回路带电时刻到所有极的触头都接触时刻的时间间隔。

F、重合闸时间：重合闸循环过程中，分闸时间的起始时刻到所有各极触头都接触时刻的时间间隔。

G、刚分（合）速度：指开关动触头与静触头接触时的某一指定时间内，或某一指定距离内的平均速度，以10ms为例，对分闸而言是指分闸后10ms内的平均速度，对合闸而言是合闸前10ms内的平均速度。

H、开距：指开关从分状态开始到动触头与静触头刚接触的这一段距离。

I、分（合）闸最大速度：指分（合）闸瞬时速度中的最大值，一般来说，该值应出现在开关刚分开或合上的这一段这一点可从速度、行程曲线中判断。

J、分（合）闸平均速度：指开关动触头在整个动作过程中的行程与时间之比。



二、8A高压开关综合特性测试仪产品特点



⑴、8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。

⑵、高速热敏打印机，方便现场打印测试数据。

⑶、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC30～265V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

⑷、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。

⑸、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

⑹、开关动作一次，得到所有数据及图形。

⑺、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。

⑻、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。

⑼、同时可测12路金属触头断口。

⑽、内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。

⑾、内部抗干扰电路可满足500KV变电站内可靠使用。



三、8A高压开关综合特性测试仪技术参数



1．时间测量：

12路 固有分闸（合闸）时间

分闸（合闸）相内不同期

分闸（合闸）相间不同期

合闸（分闸）弹跳时间（弹跳次数）

测试范围：0.01ms～19000ms，分辨率：0.01ms

2．速度测量：刚分（刚合）速度

指定时间段（行程段或角度段）平均速度

3. 测速范围：

1mm传感器 0.01～25.00m/s，

0.1mm传感器 0.001～2.50m/s

0.5°角度传感器 1周波/ 0.5°

4．行程测量：

动触头行程（行程）

接触行程（开距）

过冲行程或反程（超程）

传感器：50mm，分辨率:0.1mm

360线传感器：360о，分辨率:0.5о

选配传感器：300mm、1000mm、加速度传感器

5. 电流：最大电流输出为20A。

6．交直流电源 ：AC 220V ± 10%；50Hz ± 2%

7．直流电源：输出电压：35～265V连续可调，输出电流：≤ 20A(短时)

8. 隔离开关测量范围：

⑴、电压输出：DC35～265V（可调）；

⑵、电源输出时间：0.01-19秒（可设置）；

⑶、断口信号最大采集时间为19秒；

⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数

9．主机体积：380×240×170mm

10．使用环境： -10℃~+50℃11．相对湿度：≤90%
