接地引下线导通测试仪核心指标

时间：2020-12-16

接地引下线导通测试仪核心指标

一、接地引下线导通测试仪

电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响，出现节点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在不安全隐患，严重时会造成设备失地运行。颁布的《电力安全工器具预防性试验规程》中要求必须定期对携带型短路接地线及个人保护接地线做成组直流电阻试验。

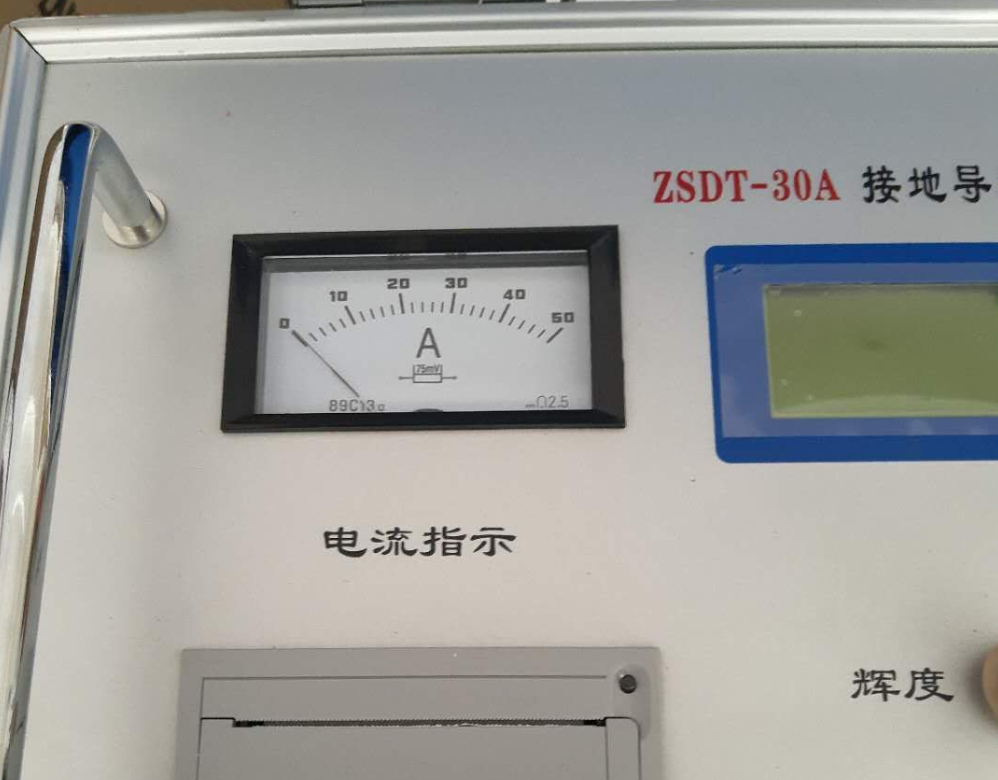

本测试仪是我公司研制的一种自动化程度很高的便携式测试仪,专门用于测量携带型短路接地线以及个人保护接地线的直流电阻。仪器采用高性能单片机控制，可实现测试过程智能化，操作简单方便、精度高、测试速度快，复测性好、读数直观，是符合规程要求的理想的专用仪器，大大方便了试验项目的开展，提高了工作效率。

本产品符合国家标准GB6587-86《电子测量仪器环境试验总纲》及GB6593-86《电子仪器质量检定规则》的要求。

二、接地引下线导通测试仪技术参数

项目

	技术指标及参数	备注
测试电流	10A，20A
测量范围	10A 1μΩ~2Ω
测量范围	20A 1μΩ~1Ω
测量准确度	±0.2%（满量程）
显示方式	128×64点阵显示	电阻显示为4 1/2位
最大分辨率	0.1μΩ
电源	AC 220V±22V，50Hz±2 Hz	保险管5A
最大功耗	600W	测试电流为20A时
工作环境	环境温度:0°～40°
工作环境	相对湿度:≤80%
体积	400╳200╳425 (mm)
重量	10kg	带配件
