SF6气体回收装置核心技术

一、SF6气体充气回收装置产品介绍

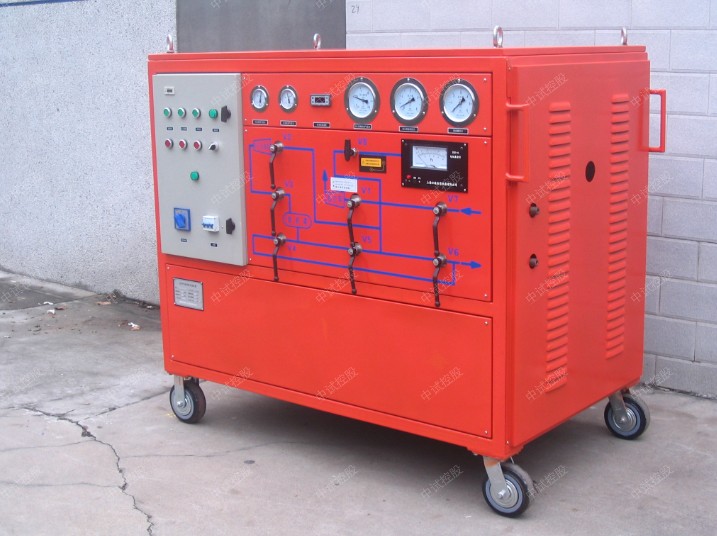

SF6气体充气回收车是专为中国电力行业、开关制造企业设计制造的一种无油结构紧凑、低容量、全功能的无轴SF6回收车，能够完成一台大型SF6充气回收车所有功能，包括气体的过滤和干燥。整个回收车装在一个非常坚固的金属结构架上，并且带有四个充气轮胎，即使在碎石路面也可行走自如。

二、SF6气体充气回收装置产品特点

1.  数字式真空表

2.     电磁真空装置

3.     五大功能齐全

4.     液态或气态储存

5.     调压气体回充

6.     储气罐液态储存

7.     坚固、紧凑设计

8.     直接外输液态接口

三、SF6气体充气回收装置产品性能

1.  从SF6设备中抽取SF6气体

2.     将抽取气体液化储存

3.     SF6设备检修完毕，抽走空气水份和颗粒

4.     将储存的SF6气体自循环干燥净化,将储存的SF6汽化，然后输送到SF6设备

5.     在储罐及外部气瓶之间输送液态SF6

四、SF6气体充气回收装置技术参数

1.  装置极限真空度≤133Pa

2.     装置抽真空速率25m3/h,6.9L／S

3.     装置充气初压力＜133Pa（用户要求自定）

4.     装置充气终压力≤0.8MPa

5.     装置充气速率＞12m3／h

6.     装置回收初压力≤0.8MPa

7.     装置回收终压力＜1KPa（标准为≤0.05MPa或更高级≤10×133Pa）

8.     装置回收压缩机速率12m3／h

9.     装置年泄漏率＜1%

10.   装置贮罐最高设计压力4.0MPa（特别需求可定制）

11.   贮罐容积100L(100Kg)

12.   贮存方式：常温液态

13.   噪声≤75dB声压级

14.   干燥过滤再生方式：真空再生加热活化处理

15.   电源：交流三相380V±10%、50Hz

16.   装置总功率＜XXKW

17.   装置重量：300Kg
