数字式局部放电检测分析系统总体介绍

一、 数字式局部放电检测分析系统产品介绍

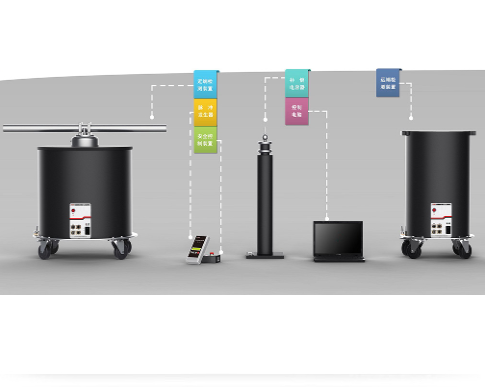

   局部放电监测仪分析系统由三大模块构成：信号处理模块，隔离模块，采集处理模块。根据系统连接图，检测阻抗将局部放电信号检出并送到信号处理模块，信号处理模块完成将局部放电信号整理、放大、整形等功能后将局部放电信号送往隔离模块，隔离模块将计算机采集处理模块和信号处理模块隔开，防止它们之间互相干扰，由采集处理模块完成对局部放电信号的采集、处理、分析和显示。

二、 数字式局部放电检测分析系统产品特点

1. 采用高速、大容量数据采集卡，能进行连续采集局放数据,数据复现性好,准确度高。

2.  具有测试、分析(多参数分析、二维图谱分析、三维图谱分析)数据保存。报告生成及打印等功能

3. 能同时显示局部放电波形（椭圆、正铉波、直线三种方式）。局放量和测试电压。

4. 在校正和测试过程中自动调节增益而不需要人为干预，操做简便.

5. 可适应工频（50HZ）三倍频（150HZ）最高至400HZ的电源。

6. 可实现对外加电源频率的自动跟踪.

7. 开门开窗可任意设置最小可至1度。

8. 可单通道也可六个通道进行测量.

9. 体积小，重量轻。既适合于电力部门和制造厂车间等现场使用，也适合于科学研究试验。

10. 灵敏度高，适用的试品范围广等优点。

三、数字式局部放电检测分析系统产品参数

1. 可测试品的电容量范围： 6pf～250μf

2.  检测灵敏度:<0.02pc（电容50pf时）.

3.  放大器：3db低端频率f1 10、20、30、50、80kHz任选，3db高端频率fh 100 、200、300~500KHz任选。增益调节范围>120db,档间增益差20±1db。正、负脉冲响应不对称性<1db.

4.  时间窗:窗宽1о～360о,窗位置可任意旋转；

5.  试验电压表:0-- 200kV,数字表显示时误差＜3%F.S.

6.  采集通道 4通道/卡

7.  输入阻抗 1MΩ

8.  采集卡最高采样率 20MHZ

9.  AD分辨率12BIT 直流精确0.2%

10.  每通道采样长度 8M

11.  触发方式 手动、外触发、内触发

12.  采集卡带宽 3MHZ（-3DB）

13.  重量：约15kg
