程控超低频高压发生器 性能参数

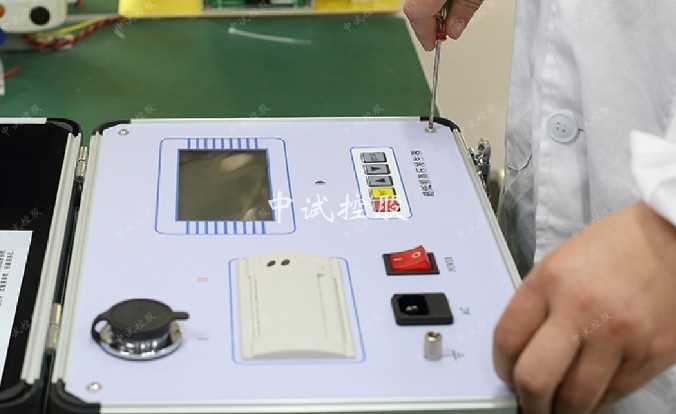

一、VLF程控超低频高压发生器产品介绍

      本产品接合了现代数字变频技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处，另外，还有如下特点需要特别说明：

1）  电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确。

2）  过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０毫秒。

3）  过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作  时间都小于２０毫秒。

4）  高压输出保护电阻设计在升压体内，所以外面不需另接保护阻。

5）  由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

二、程控超低频高压发生器总体技术要求

1.     额定输出容量：300kVA

2.     额定输出电压：350kV

3.     额定输出电流：0.85A

4.     额定输入电压：0.38kV

5.     短路阻抗：<6%

6.     成套装置局放水平：在100%额定电压下≤5pc，在80%额定电压下≤2pc

7.     运行时间：100%额定电压下、100%额定电流下可连续运行60分钟；2/3额定电压额定电流下可连续运行

8.     成套装置波形畸变率：调压器输入电压波形畸变率<3%时，成套设备输出电压波形畸变率≤3%

9.     超低频系列产品

表1

10.   根据被试对向选择适当规格的产品。

使用时，试品电容量不得超过仪器的额定容量。试品电容量过小，会影响输出波形。若小于0.05µF，仪器将不能正常输出。可并联0.1 µF的电容辅助输出。下面是一些设备的电容量，供用户参考。

11.   不同发电机的单相对地电容量

表2

12.   试品电流的估算方法：

计算公式：　Ｉ＝２πfＣＵ

三、VLF程控超低频高压发生器技术参数

1．输出额定电压：参见表1

2．输出频率：0.1Hz、0.05Hz、0.02Hz

3．带载能力：

 0.1 Hz   最大1.1µF

0.05 Hz  最大2.2µF

0.02 Hz  最大5.5µF

4．测量精度：３%

5．电压正，负峰值误差：≤３％

6．电压波形失真度：≤５％

7．使用条件：户内、户外；

温度：-10℃∽+40℃；

湿度：≤85％RH

8．电源：交流50 Hz，220V ±5%

9．电源保险管：参见表1
