100KV交直流分压器核心指标

时间：2020-12-16

100KV交直流分压器核心指标

一、概述

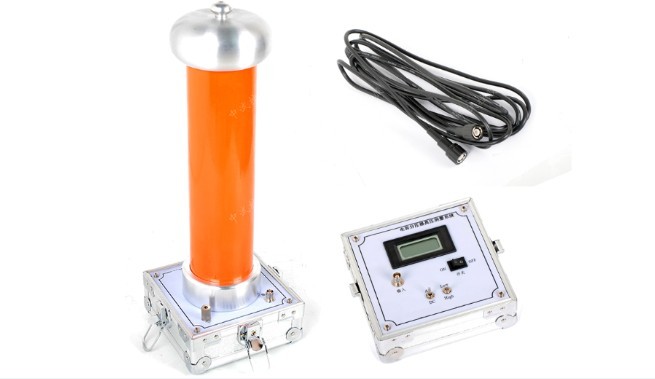

交直流数显高压表是现场测量用的专用仪器仪表，既可测量直流高压，又可测量交流高压的，整个设备由交直流数显高压表和测量仪表两部分组成。交直流数显高压表采用平衡式等电位屏蔽结构，在完全密封的绝缘筒内部采用优质电子元件，而使整个装置具有测试准确、线性好、性能稳定、结构合理、易于携带、操作简单、显示直观等特点，因此它是现场测量的理想仪表。

二、主要技术指标

1．准确度及高压阻抗

电压等级		AC/DC50kV	AC/DC100kV	AC/DC150V	AC/DC300kV
分压比		1000：1	1000：1	1000：1	1000：1
阻抗		200MΩ	400MΩ	600MΩ	1200MΩ
准确度	直流值	1. 0级	1．0级	1．0级	1．0级
准确度	交流值	1．5级	1．5级	1．5级	1．5级

2．工作环境
温度：0~40℃
湿度：≤85%RH

3．体积、重量

电压等级	AC/DC50kV	AC/DC100kV	AC/DC150kV	AC/DC300kV
体积（mm3）	170×170×600	170×170×800	170×170×1100	220×220×2100
重量(kg)	约10	约15	约20	约36
