变频串联谐振耐压试验装置核心参数

一、变频串联谐振耐压试验装置用途介绍

1、6kV-500kV高压交联电缆的交流耐压试验

2、各种发电机的交流耐压试验

3、10-500kV开关柜，GIS和SF6开关的交流耐压试验

4、6kV-500kV变压器的工频耐压试验

5、其它电力高压设备如母线，套管，互感器的交流耐压试验。

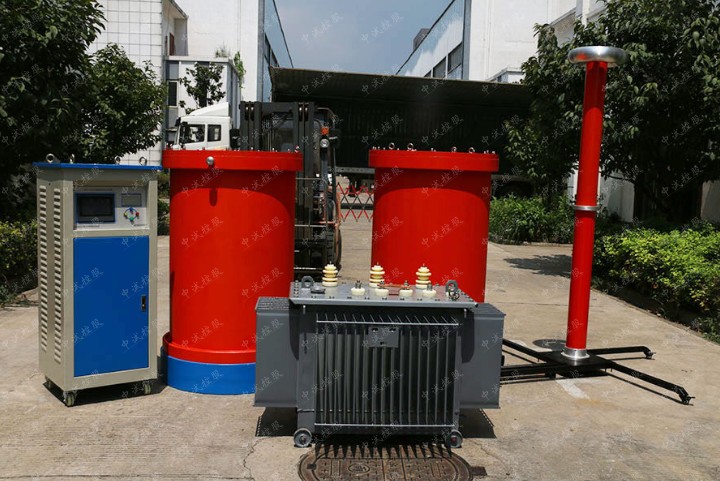

6、该成套设备由变频电源、励磁变压器、电抗器、分压器组成。

二、变频串联谐振耐压试验装置产品特点

1.     内部由嵌入式触摸屏控制,操作功能得到优化,操作简单

2.     自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时3分钟(全频扫). 频率分辨率0.1Hz

3.     自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程

4.     自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在状态，调频时绘制频率电压曲线。

5.     耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作

6.     全压输出保护：在调压过程中，严格保证变频电源不会全电压输出

7.     软件经过严格模拟运行检验，运行安全、稳定、可靠

8.     自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；

9.     液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流

10.   保护功能：具有断电、过流、过压及闪络保护功能；

1）过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置

2）过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置

3）击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿

4）断电保护：试验电源断电后，装置能快速保护

11.   变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动

三、108kVA/108kV串联谐振耐压试验装置技术参数

（一）指生产厂家代码

 108指设备能输出的最大额定容量，单位为kVA

 108指设备能输出的电压等级，单位为kV；

（二）108kVA/108kV串联谐振耐压试验装置技术指标

1．额定电压：

27kV---满足10kV电缆交流耐压试验；

54kV---满足10kV系统，35kV电缆交流耐压试验；

108kV---满足35kV系统的交流耐压试验；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次性工作15分钟，

4．装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6．电缆试验时满负荷下品质因数：Q>30（与负载相关）

7．主变压器试验满负荷时品质因数：Q>30（与负载相关）

8. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

9．输入电源：单相380V

10．频率调节范围：20Hz～300Hz

11．系统测量精度：1.5％

12．装置具有过压、过流、零位启动等保护功能
