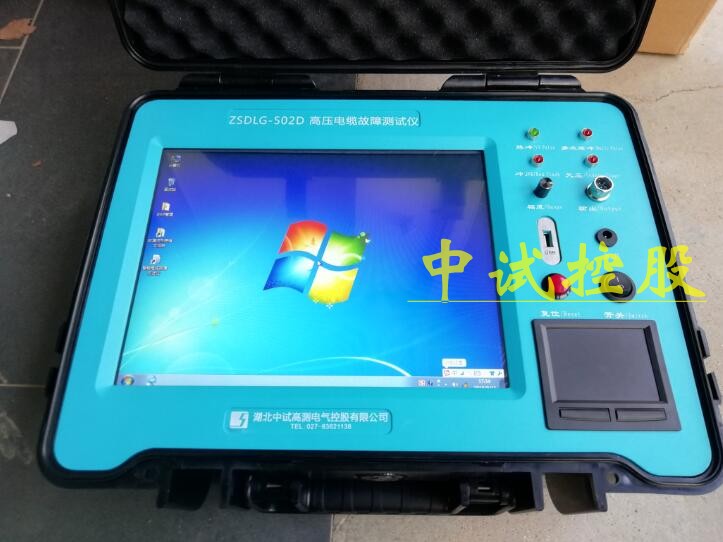

一体化电缆故障定位系统技术指标

一、 一体化电缆故障定位系统产品介绍

       一体化电缆故障定位系统是一套综合性的电脑故障探测设备。用于对各种埋线电缆，架空电缆，电力电缆，市话电缆，通讯电缆及光缆进行测距、寻迹、埋深探测及故障定位。

二、一体化电缆故障定位系统探测故障类型

高阻闪络

高阻泄露

高低阻抗接地

短路

开路

接触不良

三、一体化电缆故障定位系统检测方法

低压脉冲法

冲击闪络法

波形比较法

差分定位法

音频听诊法

四、一体化电缆故障定位系统产品特点

1.     集测距、寻迹、定位和冲击高压发生器于一体，便于移动、运输及现场测试

2.     可检测各种埋地电缆、架空电缆、电力电缆、市话电缆、通讯电缆和光缆

3.     内置大容量锂电池，便于野外探测

4.     可检测各种高、低阻抗故障类型

5.     直接检测高阻故障而不需要烧穿

6.     高精度故障定位，10CM定位误差

7.     具有波形及数据存储和打印功能

8.     大屏幕液晶显示，菜单式操作

9.     波形比较法检测疑难故障

五、一体化电缆故障定位系统技术参数

1.     故障点阻抗：0~50MΩ

2.     故障检测距离：最大32km

3.     故障分辨率：1m

4.     探测盲区：1m

5.     故障定位误差：10cm

6.     冲击电压：0~15kv/35kv（按需定制）
