电机综合试验系统核心指标

时间：2020-12-15

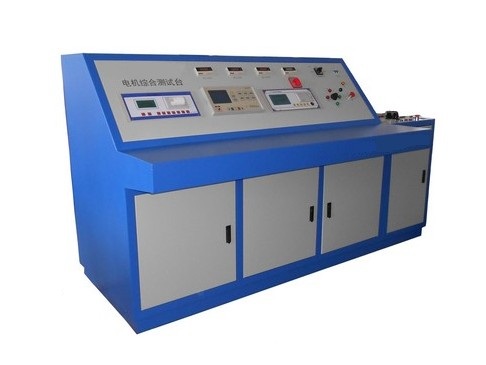

电机综合试验系统核心指标

产品简介

发电机综合参数测试系统是新一代发电机综合参数试验系统，测量通道齐全。直流、交流工频、交流中频等发电机电气量（包括转子电流的毫伏信号等）均可测量，参量覆盖面大，除发电机定子电压、电流；转子电压、电流；主励定子电压、电流；转子电压、电流；副励定子电压等发电机基本参量外，还可测量系统侧电压；厂用电压；转速等。由于参量全，因此可完成全部的发电机电气试验的曲线录制，大大方便了现场试验的过程。

产品特点

电机综合试验系统是一综合性较强，性能完善的多CPU系统，共由三片80196 CPU组成。
J电机综合试验系统完成信号的采集、计算、显示及与系统机通讯等主要任务，并且具备完善的自检功能。电机综合试验系统采用精密12位A/D转换器，测量精度均在0.5级以上，部分可达0.2级，共可测量30个发电机主要电气参量

技术参数

名称	符号	性质	输入范围
发电机定子电压	UA B C	交流	0-150V
发电机定子电流	IA B C	交流	0-5.5A
发电机转子电压	Uf	直流	0-900V
发电机转子电流	If	直流	0-75mV
主励转子电压	ULf	直流	0-150V
主励转子电流	ILf	直流	0-75mV
主励定子电压	ULAB BC CA	交流	0-750V
副励定子电压	UPAB BC CA	交流	0-250V
系统侧电压	Uj	交流	0-150V
厂用侧电压	Us	交流	0-150V
转速信号	Ud	交流或脉冲	0-200V
