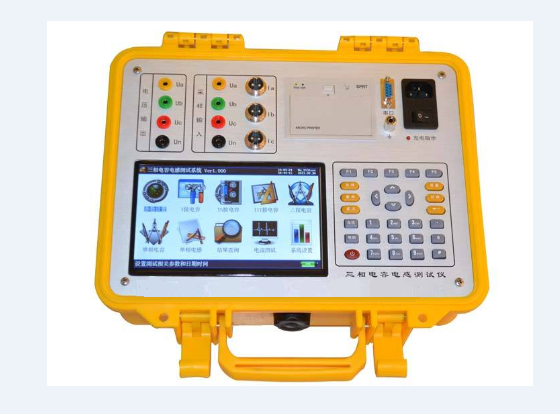

电容电感测试仪（单相） 技术指标

产品简介

电力系统为了减小无功损耗，通常采用并联电容器组的方法来提高功率因数。在实际应用中，电容器补偿装置事故率比较高，这是由于电容器装置工作状态的特点决定的。所以定期对电容器装置检测，早期发现电容器缺陷，避免故障扩大，是十分重要的。
而在现场电容器都是成组并联的，所以用一般电容表需将引线拆除后才能测量，工作量大，而且容易造成接线错误。我公司研制的电容电感测试仪在不拆线的状态下，能测量成组并联的单个电容器，同时也能够测量电感、电阻和电流，接线方便，操作简单，大大提高了现场测试的效率，也可避免拆装引线带来的出错可能性。

产品特点

1. 电容的测量：仪器可不拆线测试成组电容中的单个电容测试方便。显示测试的电容结果的同时显示测试的电压、电流。

2. 电感的测量：仪器显示测量的电感值并同时显示测量时施加的电压、电流。

3． 电阻的测量：仪器显示测量的电阻值并同时显示测量时施加的电压、电流。

4． 电流的测量：实时显示被测电流。

5． 采用微电脑控制，全中文菜单使用方便操作简单。

6． 仪器自带打印机可打印显示数据；内置存储器、外置U盘，掉电不丢失。仪器可分别存储电容、电感、电阻测量数据，每种可存储100组。

7． 永久日历、时钟功能可进行时间校准。

8． 试验电源设有过电流保护，电源输出短路不会损坏仪器。

技术参数

1.  额定工作条件：

     环境温度：－20～50℃

     相对湿度：≤90%不结露

2.  供电电源：交流220V±10%，50Hz±10%

3.  外形尺寸：366×255×174(mm)

4.  仪器重量：7kg

5． 试验电压：22V±10% 50Hz 400VA

                        1V±10% 50Hz  20VA

6. 测量范围及精度:

    可测电容范围： 0.010uF～3300uF      ±（读数×1%+5个字）

    最小分辨率：0.001uF

    可测电感范围： 0.10mH～50H         ±（读数×3%+5个字）

    最小分辨率：0.001mH

    可测电流范围:  1mA～20A                    ±（读数×1%+5个字）

    最小分辨率：0.001A

    可测电阻范围： 50mΩ～20000Ω          ±（读数×3%+5个字）

    最小分辨率：0.001Ω
