轻便型直流高压发生器核心重点

时间：2020-12-14

轻便型直流高压发生器核心重点

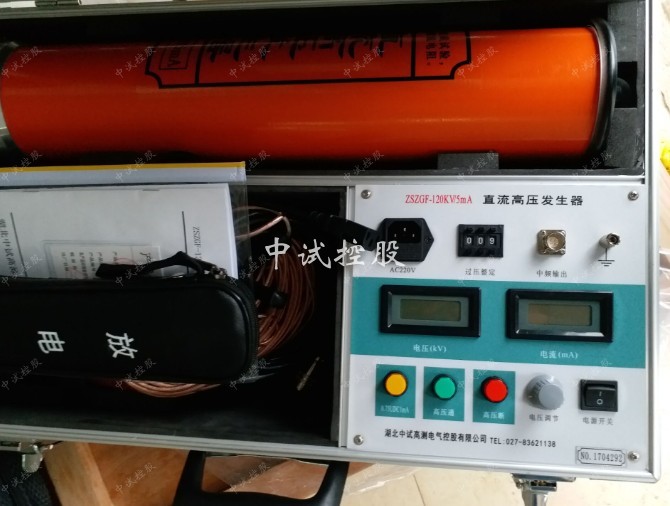

产品简介

轻便型直流高压发生器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。

产品特点

１、机箱采用国际通用型机箱，立卧两用。

２、采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。

３、采用电压大反馈，输出电压稳定度高，纹波系数小≤1%。

４、全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差1%±1个字。

５、升压电位器零起升压。

６、 0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度≤1%。

７、过压保护采用拔码设定，一目了然，误差±1%。

技术参数

	60/2	60/3	80/10	120/2	120/3
输出电压 (kV)	60	60	80	120	120
输出电流 (mA)	2	3	10	2	3
输出功率 (W)	120	180	800	240	360
充电电流 (mA)	2	3	10	2	3
控制箱重量(kg)	2	2	2	2	2
倍压筒重量(kg)	2.5	2.5	4	4	4
倍压筒规格(mm)	Ф90 340	Ф90 340	Ф90 470	Ф90 470	Ф90 470
电压测量误差	1%(满度)±1个字
电流测量误差	1%(满度)±1个字
过压整定误差	过压保护采用拨码设置，一目了然（精度≤1.0％）
0.75切换误差	高精度0.75UDC-1mA单触按钮（精度≤1.0％）最适合氧化锌避雷器试验
波纹系数	≤0.5%
工作方式	间断使用：额定负载30分钟 1.1倍额定电压使用：10分钟
工作环境	温度：-10℃～+40℃
	相对湿度：室温为25℃时不大于85％（无凝露）
	海拔高度：1500米以下
带电容负荷	被试品电容量无限制
结构特点	电气绝缘倍压筒
结构特点	空气绝缘、无泄漏之虑
