带电电缆识别仪 核心指标

产品简介

电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别多根缆中欲寻找的某根电缆；具有判别电缆准确、快速、操作简单、应用范围广等特点。它在电缆施工及维护工作中具有重要的意义。带电电缆识别仪，在发射端采用高频信号编码技术对发射信号进行编码，驱动大口径卡钳发射平均值为0的高频交流大电流相位编码信号。接收机中采用单片机对接收信号进行识别。在相距数公里距离外的多根电缆中，根据接收到信号相位特征，能识别出发射卡钳夹的那根电缆。

产品特点

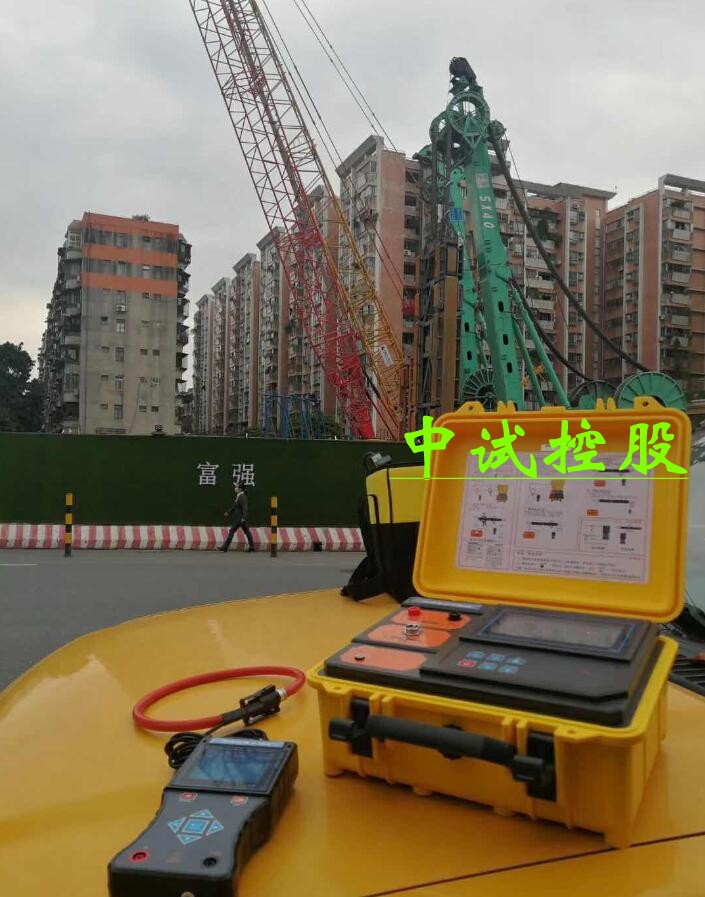

本仪器由带电电缆识别仪发射机、接收机、发射卡钳、接收卡钳组成。

当电缆接地回路电阻50欧姆时，带电电缆识别仪发射机驱动卡钳在电缆上感应的电流值不低于4毫安；大钳口ф150适合各种截面积的动力电缆。

接收机用1.5V两节5号供电，配合接受卡钳，接收灵敏度可达4毫安

技术参数

发射机：

1. 最大脉冲峰值输出电流：20A

2．脉冲重复频率：1次/2秒

3．供电电源：2800mA锂电池供电。

4．重量：不大于10kg

接收机：

1．接收机灵敏度：接地回路电阻小于50欧姆

2．电源：两节5号电池

3．重量：0.2kg
