高压电缆外护套故障测试仪核心参数

产品简介

3高压电缆外护套故障测试仪是我公司为现在电力系统在高压和超高压输电的发展趋势中，单芯电缆的外护套出现多点接地的外护套故障而研发的高压电缆外护套测试系统，由于超高压输电线路一般为单芯电缆（35KV_500KV电压等级）其在敷设时金属护层一般为单端接地或分段交叉互联接地，如果出现外护套破损点则会出现很大的环流，对电缆的主绝缘造成伤害，根据超高压电缆护层的特殊接地方式，该测试系统配置了电桥测距部分和跨步电压定点部分。

产品特点

高压电缆外护套故障测试仪是我公司为现在电力系统在高压和超高压输电的发展趋势中，单芯电缆的外护套出现多点接地的外护套故障而研发的高压电缆外护套测试系统，由于超高压输电线路一般为单芯电缆（35KV_500KV电压等级）其在敷设时金属护层一般为单端接地或分段交叉互联接地，如果出现外护套破损点则会出现很大的环流，对电缆的主绝缘造成伤害，根据超高压电缆护层的特殊接地方式，该测试系统配置了电桥测距部分和跨步电压定点部分。通过有效组合能完成对超高压单芯电缆的外护套接地或泄露电流偏大、较大的隐患以及高压电缆主绝缘故障的测试工作。该套设备测试时无盲区对于短电缆和电缆接头的泄露爬电不击穿的故障有很好的查找功能，全套系统适用了高压电缆外护套故障测试的要求。

技术参数

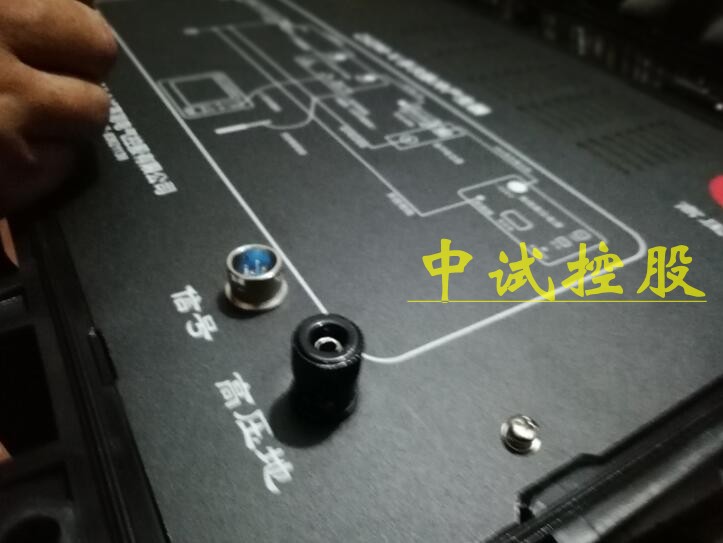

高压电桥测试仪技术参数
◆测试电压：0～15kV，负高压，连续可调      ◆最大电流：30mA
◆测试比例精度：±（0.2%·L±1）米         ◆工作电源：AC220V±10%
◆抗干扰能力：>100VAC                      ◆重量：≤12kg
◆外形尺寸：L478mm × W360mm × H316mm
管线综合测试仪技术参数
发射机技术指标
◆注入法：480Hz、7.7KHz、31KHz和61KHz      ◆ 感应方式：31KHz、61KHz
◆钳夹方式：31KHz                           ◆ 故障查找：480Hz
◆输出电压：0-400Vp-p 根据绝缘情况变化      ◆ 输出波形：正弦波
◆电源：11.1VDC  4.4AH  锂电池              ◆  最大输出功率：10W
接收机技术指标
◆ 功耗：<1.0W  ◆电源：11.1VDC 1.8AH锂电池 ◆绝缘故障检测：不小于2MΩ
◆ 最大测试线路埋深：5米（正常情况下）      ◆ 测试线路路由误差：≤5cm
◆ 测试线路埋深误差：±0.05h±5cm (h为管线的埋深)
◆ 利用注入法测试管线路由及埋深有效长度：不小于20Km（正常情况下）
◆ 利用感应法测试线路路由及埋深有效长度：不小于5Km（正常情况下）
◆ 利用钳夹法测试线路路由及埋深有效长度：不小于10Km（正常情况下）
