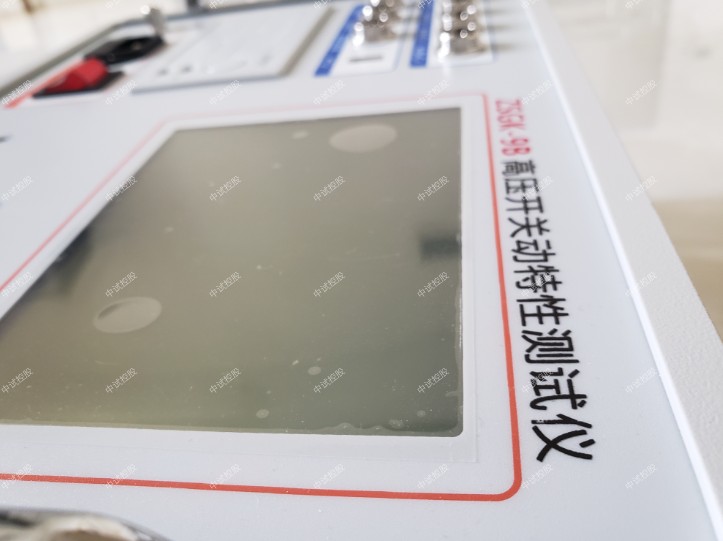

高压开关机械特性测试仪是一种用于测试高压断路器机械特性的新型专用仪器。高压开关机械特性测试仪采用高科技技术，将计算机，打印机，测量接口电路和工作电源集成在一起。它是一种用于高压断路器检测的新型特殊仪器。高压开关机械特性测试仪配有两个位移传感器，适用于不同距离和精度测试。仪器的自动识别系统可以识别选定的传感器，以完成低油，多油，六氟化硫，真空高压断路器的范围和速度。在仪器的设计中，仅一次闭合（分割）动作就可以采样和记录六个骨折的所有数据，可以通过一次按键操作显示测量结果，并且可以打印和记录测量数据，可以打印出六个裂缝的电流波形。图和断开的动触头的时间特性曲线。

断口接线方法
该仪器共设二个断口测试输入接口，每个断口共四线，分别为A1(黄线)、B1(绿线)、C1(红线)接三相动触头端，GND(黑线)静触头（三相短接），总共可对六断口的断路器(开关)的测试取样。
    下图中以三断口和六断口断路器连接为例，断口测试输入接口都用上，连接方式为：A1、A2、接断口输入的黄线，B1、B2接断口输入绿线，C1、C2接断口输入红线，对于三相三断路器连接就只需用前一个断口测试信号输入接口，其中A1断口为主断口。（注：三断口，六断口断路器共一个公共地GND）
