继电保护校验仪性能参数

产品简介

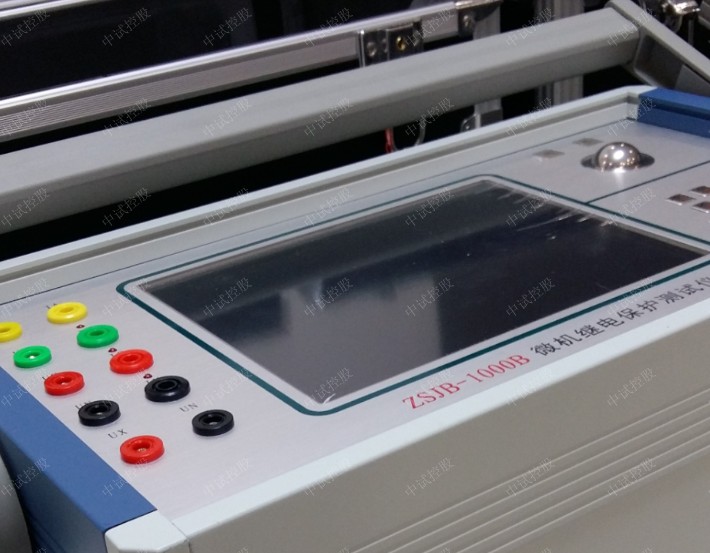

继电保护校验仪是我公司开发成功的新一代校验装置。该仪器内部的交直流电压、电流源采用了最新的电源技术，使仪器在电路设计、器件选型、面板布局、内部结构设计上达到国内先进水平。该继电保护校验仪具有功能完善、选材优良、测试项目数据清晰、操作简单等优点，是电力继保部门的首选设备。

产品别称：

继电保护测试仪、单相继电保护测试仪、继保测试仪、单相继保测试仪、单相继电保护校验仪、继保校验仪、单相继保校验仪、继保仪

产品特点

性能

量度继电器 可测量电流、电压继电器的启动值、返回值及其返回系数


时间继电器 可测量启动值、返回值及其动作时间


中间继电器 可测量各类带启动线圈和保持线圈的中间继电器的启动值、返回值、保持值及其动作时间


重合闸继电器 可进行电容充电试验、充电时间、重合闸时间和中间元件的测试


差动闸继电器 可进行直流励磁试验、制动特性试验、伏安特性试验

技术参数

1、      工作条件：

（1）、工作电源：AC220V+10%  50Hz
（2）、工作环境：  温度：-10℃～40℃
                  湿度：≤85%
（3）、大气压：86～106Kpa

2、      输出电源：

（1）、交流电压：0～220V/3A
（2）、交流电流：0～100A/7.5V
                0～20A/25V
                0～5A/5V
（3）、直流电压：0～220V/3A
（4）、直流电流：0～20A/25V
（5）、定值输出：DC24V DC48V DC110V DC220V

3、      性能指标：

（1）、电流、电压表：41/2位
（2）、数字毫秒表：0～99.9999s

设备成套性
