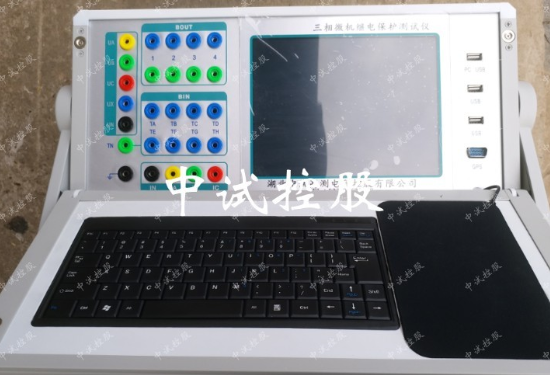

继电保护类型

测试项目

建议试验的模块

备 注

信号继电器





相应的测试项目




直流试验 交直流试验

若是要求交、直流混
合输入的中间继电器，请 在“交直流试验”模块中测 试
额定 电流 太小 的信 号继电器，可用测试仪的 电压回路输出测试

时间继电器

中间继电器

重合闸继电器

其它直流电压、电流 继电器

电流继电器





相应的测试项目





交流试验


可在“交流试验”专门 的序分量模块中测试序 分量继电器
也可在“I－t 特性”模 块中测试反时限继电器

过（欠）电压继电器

序分量继电器

同步检查（或相位比
较）继电器

反时限电流继电器





差动继电器


直流助磁特性

差动继电器、差动谐 波、交直流试验、谐 波试验




试验 时请 参考 说明 书中的“附录 5”正确接线

谐波制动特性


比例制动特性

差动继电器、交流试
验


功率（方向）继电器



相应的测试项目


功率方向及阻抗、交 流试验

测试功率（方向）继
电器前，应预先确定接线 类型，和保护大致的动作 边界

阻抗继电器



同期继电器



相应的测试项目



同期试验、交流试验

“同期试验”模块固定
由测试仪的 UA、UC 分别 作为系统侧和待并侧电 压输出




频率继电器




相应的测试项目




频率及高低周


单机试验选择“ 自动 变频”方式时，能测试频率 滑差定值

继电保护类型

测试项目

建议试验的模块

备 注













线 路 保 护

多段过流




相应的测试项目




交流试验

只要方法得当，用
“交流试验”模块能进行 大部分继电器和微机保 护的试验，应重点学习 该模块

过（欠）电压

序分量电压电流

频率装置

功率方向保护



重合闸及转换性故 障




相应的测试项目


整组试验、线路保 护 、状态 系列、
6-35KV 线路保护综 合测试

要求测试检同期和
检无压，用 Ux 作为待 并侧电压输出，1200 测 试仪是 用 Ua 代替 Ux 进行试验




距离和零序


距离和零序定值 校验


距离和零序、线路 保护、整组试验、交 流试验

“距离和零序”和“线
路保护” 均能一次性自 动测试多段、各种故障 类型、各种相别的距离 和零序定值

阻抗特性

阻抗特性


工频变化量距离


定值校验


距离和零序、线路 保护

应设置故障电流足
够大，比如 10~15A（当 为 5A 制 CT 时）


复合电压闭锁（方 向）过流


过流、低压、负序 电压、灵敏角等


交 流 试 验 、
6-35KV 线路保护综 合测试

有的保护的“ 低电
压”和“负序电压”由不同 的端子输入，试验时需 更换接线



低周、低压减载装置



相应的测试项目


频率及高低周、
6-35KV 线路保护综 合测试

若其它条件都满足，装
置却不能动作，请确认 装置是否还需要同时输 入电流和开关接点



发 变 组 保 护








差动保护




比例制动特性




差动保护、差动定 值、交流试验

发电机差动保护，
用“差动保护”进行试验 时，可看作接线类型为 Y/Y，高、低压侧平衡 系数均为 1 的变压器保 护
“差动保护”注重曲 线特性搜索，而“差动定 值” 模块注重差动定值 测试，二者结合，能全 面测试差动保护




谐波制动特性




差动保护、差动定 值、谐波试验

失磁保护

相应的测试项目

交流试验

试验时应注意输出

励磁保护

的电压电流的夹角

复合电压闭锁（方 向）过流（后备）


相应的测试项目

请参见上文“线路 保护”部分

请参见上文“ 线路
保护”部分





其 它 保 护


自动准同期装置


相应的测试项目


同期试验

做自动 调整 试验
时，测试各开入量必须 按说明书要求接线



母线差动保护







相应的测试项目







交流试验

请参 见附 录 6 中
“ 南瑞部 分保护 ” 有关 BP-2B 和 RCS-915 的 说明




光纤线路差动保护

试验前 先确 定装
置是否形成“自环”，若 是，则保护的动作值应 等于其整定值的一半
