微机型继电保护测试系统核心技术

产品简介

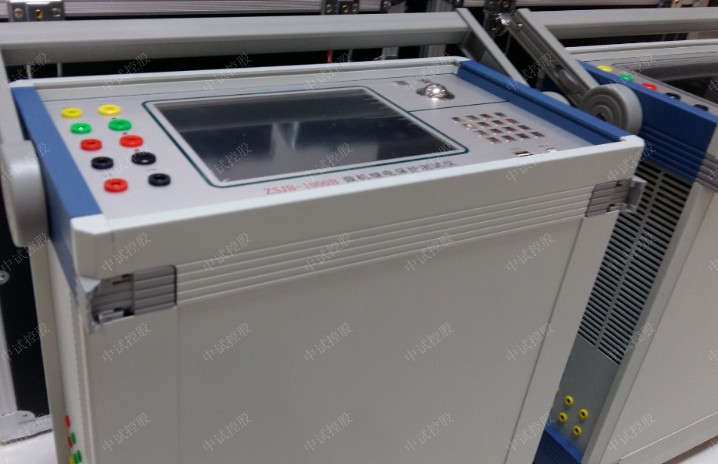

微机型继电保护测试系统(3相工控机型)装置采用高性能工控机作为控制微机，直接运行Window操作系统，装置面板带有大屏幕液晶显示器，装置前面板设有USB口可方便地进行数据存取、数据通信和进行软件升级等。

试验的全过程及试验结果均在液晶显示屏上显示，全套汉字化操作界面，清晰亮丽，直观方便。

微机型继电保护测试系统是保证电力系统安全可靠运行的一种重要测试工具。随着计算机技术、微电子技术、电力电子技术的飞速发展，应用最新技术成果不断推出新型高性能继电保护测试装置是技术进步的必然趋势。

微机型继电保护测试系统(3相工控机型)参照了原电力部颁发的《微机继电保护试验装置技术条件》的基础上，认真总结前几代产品的开发、生产经验，并采用现代最新数字技术、高精密电子器件、微机系统及新线路、新结构研制而出。

微机型继电保护测试系统可独立完成微机保护、继电保护、励磁、计量、故障录波等专业领域内的装置测试，广泛应用于电力、石化、冶金、铁路、航空、军事等行业的科研、生产和电气试验现场。

产品别称

微机继电保护测试仪、微机继保仪、继电保护测试仪、继电保护测试仪、继保测试仪、微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪、

产品优势

1、精度：0.2%，工控机（三相），4U3I,微机继电保护装置全套试验

2、双操作模式（单机操作+外接电脑，两种方式功能完全一致），内置全中文Windows平台操作软件

3、8.4寸大屏幕高分辨力彩色TFT液晶显示屏，双USB接口，8路开入，4对开出量

技术参数

交流电流输出

输出精度  0.2级
相电流输出（有效值）     0～40A
三并电流输出（有效值）   0～120A
相电流长时间允许工作值（有效值） 10A
相电流最大输出功率               420VA
三并电流最大输出时最大输出功率   900VA
三并电流最大输出时允许工作时间   10s
频率范围（基波）   20～1000Hz
谐波次数           1～20 次

 直流电流输出

输出精度   0.5级
电流输出   0～±10A / 每相，0～±30A / 三并
最大输出负载电压   20V

交流电压输出

输出精度   0.2级
相电压输出（有效值）    0～120V
线电压输出（有效值）    0～240V
相电压/线电压输出功率    80VA / 100VA
频率范围（基波） 20～1000Hz
谐波次数         1～20次

 直流电压输出

输出精度   0.5级
相电压输出幅值   0～±160V
线电压输出幅值   0～±320V
相电压/线电压输出功率   70VA / 140VA

开关量及时间测量

体积重量
