数字综合移相器技术指标

产品简介

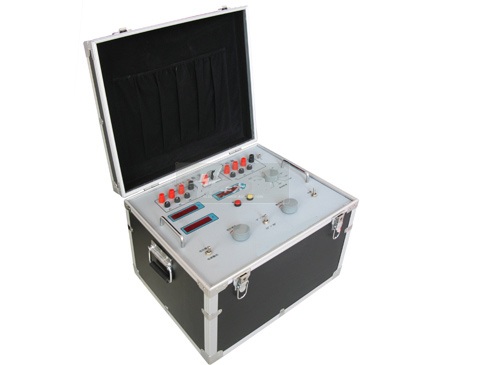

       数字综合移相器是由变压器式移相器，数字式相位显示仪，电压电流数显表、输出电压调节、移相细调及电源等单元组成注新一代便携式电工仪器，本产品将变压器移相技术与数字测量技术进行了有机结合，移相调节精度高，读数准确直观、电压输出可调。本机结构牢固可靠，全密封、携带方便，便于在野外和现场使用。

 数字综合移相器是由变压器式移相器，数字式相位显示仪，电压电流数显表、输出电压调节、移相细调及电源等单元组成注新一代便携式电工仪器，本数字式三相移相器将变压器移相技术与数字测量技术进行了有机结合，移相调节精度高，读数准确直观、电压输出可调。本公司生产的数字式三相移相器结构牢固可靠，全密封、携带方便，便于在野外和现场使用。

产品别称：

移相器、数字移相器、数字式移相器、数字式三相移相器、综合数字式三相移相器、数字三相移相器

产品特点

数字综合移相器能在0~360度范围内达到任意角度的超前或滞后移相目的。

数字综合移相器采用三相三芯柱变压器，Ｙ0接线方法，每相均有四个等边绕组，交叉连线形成不同夹角，形成对角线相连的六边形，六个边共高十二个抽头，即十二档，每档30度，三相同步调节，细调由三只同轴自耦变压器与电容组成，使输出三相在0～360度范围内同步调节，以保证三相输出的平衡。

数字综合移相器具有操作方便、体积小、噪音低、输出波形好等特点，能满足较高国度的单相及三相交流功率、相位等仪表的测试校验，也能用于电度表的检定装置之中。

技术参数

１．输入电压：三相四线3×380(220)V    50Hz
２．输出电压：三相四线3×(0~380) / (0~220)，三位半数字显示，精度级
３．最大输出容量3×300VA
４．三相粗调：00 ~3600，每步300进移相
５．三相细调：-30~180，120~330，四位数字显示，精度1.0级
６．电压波动：粗调≤1.5%，细调≤2.0%
７．波形失真：输出波形失真度≤输入波形失真度
８．温升：＜60 ℃
９．绝缘电阻：≥22MΩ
１０．耐压试验：1.0kV/min
１１．使用环境：温度-10℃~ 40℃，湿度＜80%
１２．外形尺寸：480×360×230mm
１３．重量：约35kg
