石墨高压开关机械特性测试仪核心重点

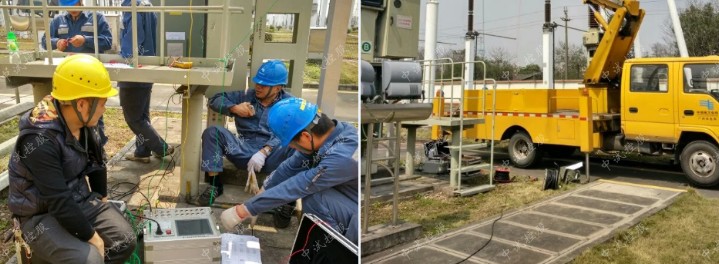

产品简介

随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电 力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安 全运行，机械特性参数是判断断路器性能的重要参数之一。


高压开关机械特性测试仪是鑫华福电力公司为适应各种高压开关动作特性测试的需要， 开发研制的专用高压开关机械特性测试仪，能够准确地测量出各种电压等级的少油、多油、真空、六 氟化硫等高压断路器的机械机械特性参数。


高压开关机械特性测试仪主要特点是，除了满足市场上一般的 高压开关的机械特性测试外，还满足西门子石墨触头开关的测试，能可靠测试石墨 触头开关 3 个断口的动态电阻波形。


高压开关机械特性测试仪采用大屏幕显示，汉字提示人机对话的 方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰 性强、操作简单、体积小、重量轻、外观美等优点。

性能介绍

1. 时间：12 个普通断口的固有分、合闸时间。同相同期，相间同期。

2. 重合闸：每断口的合－分，分－合,分-合-分过程时间:一分时间、一合 时间、二分时间、金短时间、无电流时间值。

3. 弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形；每断 口的分闸反弹幅值。

4. 速度：刚分、刚合速度，最大速度，时间－行程特性曲线。

5. 电流：分、合闸线圈的分、合闸电流值、电流波形图。

6. 动作电压：机内提供 DC30～250V／20A 数字可调断路器动作电源，自动 完成断路器的低电压动作试验，测量断路器的动作电压值。

产品别称


高压开关机械特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关特性测试仪、断路器测试仪、开关机械特性测试仪、开关参数测试仪

产品特点

1. 高压开关机械特性测试仪适用于国内外生产的所有型号金属触头的 SF6 开关、GIS 组合电器、真 空开关、油开关。

2. 直线行程传感器，旋转传感器，安装极为方便，简捷。

3. 高压开关机械特性测试仪主机大屏幕、直透式、背景光液晶，对比度电子调节。全中文菜单提示 操作，开关动作一次，显示所有数据及波形图谱。

4. 主机可存储多组现场分、合闸试验结果，机内实时时钟，便于存档保存 试验日期、时间。

5. 内置快速微型打印机，打印所有数据及图谱。

6. 高压开关机械特性测试仪具有强大的数据分析功能，能对断路器机械特性的各项指标参数进行有效分析。

技术参数

1. 使用环境
输入电源：220V±10% 50Hz±10%
大气压力：86～106kPa
温度：-10～45℃
湿度：≤80%RH

2. 安全性能
绝缘电阻：＞2MΩ
介电强度：电源对机壳工频 1.5kV 耐压 1 分钟，无闪络与飞弧。

3. 基本参数
（1）时间：
量程：16000.0ms
分辨率：0.1ms
误差：
①200ms 以内 ±0.1ms+1 个字
②200ms 以上 ±2％
③同期 ±0.1ms
（2）速度：
量程：20.00m/s
分辨率：0.01m/s
误差：
①0-2m/s 以内 ±0.1m/s
②2m/s 以上 ±0.2m/s
（3）行程：
量程 分辨率 误差
真空断路器 50.0mm 0.1mm ±0.5mm
SF6 断路器 300.0mm 0.1mm ±2mm
少油断路器 600.0mm
（4）电流：
量程：20.00A
分辨率：0.01A
（5）合闸电阻：
量程：0～2000Ω
分辨率：1Ω
精度：1%
（6）断口类型：12 路金属断口 6 路合闸电阻断口 3 路石墨触头
（7）输出电源：DC30～250V 数字可调／20A(瞬时工作)
（8）尺寸及质量：
主机：360mm×290mm×280mm 6kg
附件：370mm×280mm×220mm 9kg
