电抗器测试系统核心技术

产品简介

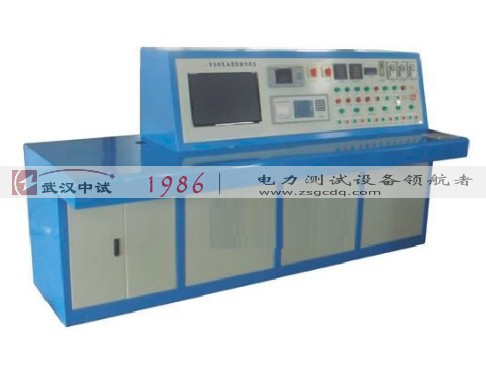

电抗器测试系统是武汉鑫华福电力设备有限公司专门针对电抗器生产制造厂家开发的综合试验系统，集手动控制与计算机控制于一体。该测试系统性能稳定、测试精度高、操作简便、自动化程度高等特点，是进行电抗器例行试验和型式试验的理想试验设备。

产品特点

1）计算机控制系统为Windows操作系统，试验软件为全中文语言环境，试验数据在屏幕上实时显示。
2）试验台的外观简洁大方，易于操作，试验人员经过简单的培训就可以轻松的掌握操作流程。
3）功率分析仪采用高性能DSP技术，纯电阻取样，与进口功率分析仪原理相同，可用于低功率因数试验场合的测量。
4）可根据用户提供的样稿设计出厂试验报告和打印格式，试验结束后试验报告可直接打印或编辑打印（限于测试项目）。
5）试验台上设有机械式紧急停止按钮，以备在紧急情况下保证人员、设备和被试品的安全。


产品技术参数

1) 端电压的测试范围：0-10Kv
2) 电流的测试范围：0-3000A
3) 可以满足试品的最大容量：2880Kvar
4) 可以满足试品的电压等级：0.4、0.6、10、20、35Kv

产品测试项目：

1）电抗器绕组电阻测试
2）电抗器的端电压、电流测试
3）电抗器的电抗、电感测试
4）电抗器的损耗测试
5）电抗器工频外施耐压试验
6）电抗器匝间耐压试验

产品功能扩展：

1）变压器温升试验(可以自动绘制温升曲线)
2)  绝缘电阻测试（吸收比及极化指数）
3)  雷电冲击试验。

产品注意事项：

1） 检查设备是否完好、附件是否齐全
2） 确认设备供电电源稳定
3） 设备通电，让其进行自检看是否正常
4） 按说明书连线与操作说明进行试验
5） 记录实验数据，并断电拆除连线装箱
6） 清洁设备，并做好定期维护
