抗干扰介质损耗测试仪规范书

时间：2020-12-12

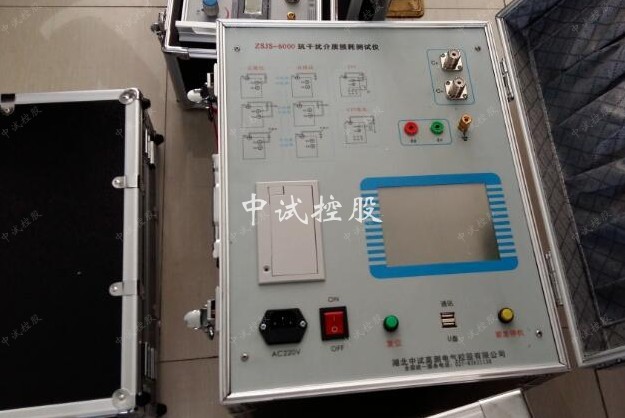

抗干扰介质损耗测试仪规范书

产品简介

抗干扰介质损耗测试仪,抗干扰介损测试仪,全自动介质损耗测试仪,变频抗干扰介损测试仪

抗干扰介质损耗测试仪又称抗干扰介损测试仪、全自动介质损耗测试仪或变频抗干扰介损测试仪，抗干扰介质损耗测试仪自动测量各种高压电力设备介损正切值及电容量的高精度测试仪，保证变频抗干扰介损测试仪在强电场干扰下准确测量，抗干扰介质损耗测试仪适用于发电厂、变电，互感器制造厂家以及电力检修部门，采用变频技术，滤掉现场工频干扰。

介质损耗测试仪别称

抗干扰介质损耗测试仪、异频抗干扰介质损耗测试仪、抗干扰介质损耗测试仪、抗干扰介损测试仪、全自动介质损耗测试仪、变频抗干扰介损测试仪
介质损耗测试仪功能

产品特点

1、由于抗干扰介质损耗测试仪采用了变频技术能保证在强电场干扰下准确测量
2、本全自动抗干扰异频抗干扰介质损耗测试仪采用中文菜单操作，微机自动完成全过程的测量
3、该测试仪抗干扰介质损耗测试仪同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量
4、抗干扰介质损耗测试仪可用正、反接线方法测量不接地或直接地的高压电器设备。同时可以测量电容式电压互感器的tgδ及主电容C1、C2电容量
5、该测试仪内部装备了高压升压变压器，并采取了过零合闸、防雷击等安全保护措施。试验过程中输出0.5KV～10kV不同等级的高压，操作简单、安全

技术参数

1	使用条件	-15℃∽40℃			RH＜80%
2	抗干扰原理	变频法
3	电源	AC 220V±10%			允许发电机
4	高压输出	0.5KV∽10KV			每隔0.1kV
		精度			2%
		最大电流			200mA
		容量			1500VA
5	自激电源	AC 0V∽50V/15A			45HZ/55HZ
6	分辨率	tgδ: 0.001%			Cx: 0.01pF
7	精度	△tgδ:±(读数*1.0%+0.040%)
		△C x :±(读数*1.0%+1.00PF)
8	测量范围	tgδ	无限制
		C x	15pF ＜ Cx ＜ 300nF
			10KV	Cx ＜ 60 nF
			5KV	Cx ＜ 150 nF
			1KV	Cx ＜ 300 nF
		CVT测试		Cx ＜ 300 nF
9	CVT变比范围	10∽10000
	CVT变比精度	0.1%
	CVT变比分辨率	0.01
10	外型尺寸	430（L）×330（W）×330（H）
11	存储器大小	80 组支持U盘数据存储
12	重量	28 Kg

四仪器参数对比

仪器型号	8000	7000
抗干扰方式	变频抗干扰	变频抗干扰
正接法	有	有
反接法	有	有
CVT自激法	有	有
一次性测量C1和C2	有	无
CVT变比测试	有	无
外高压测试	有	有
外标准测试	有	无
电容量范围	15pF ＜ Cx ＜ 300nF	15pF ＜ Cx ＜ 300nF
10KV最大电容	Cx ＜ 60000pF	Cx ＜ 40000pF
最大输出电压	10kV	10 kV
最大输出电流	200mA	200mA
USB存储接口	有	无
外形整体	430（L）×330（W）×330（H）	430（L）×330（W）×330（H）
重量	28kg	28kg
