5型直流电阻快速测试仪性能参数

产品简介


适用于各类电力变压器、互感器绕组等感性、低阻值电阻的测量与分析
参考标准： DL/T845.3-2004

采用电流源线性补偿技术
过压防护功能,防反电动势冲击
采用"四端"测量,消除引线电阻与接触引起的测量误差

产品简介

测量变压器绕组的直流电阻是一个很重要的试验项目，在《电力设备试验规程》中，其次序排在变压器试验项目的第二位，《规程》规定在变压器交接、大修、小修、变更分接头位置、故障检查及预试等，必须测量变压器绕组的直流电阻，其目的是：
①检查绕组内部导线和引线的焊接质量；
②检查分接开关各个位置接触是否良好；
③检查绕组或引出线有无折断处；
④检查并联支路的正确性，是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况；
⑤检查层、匝间有无短路的现象。

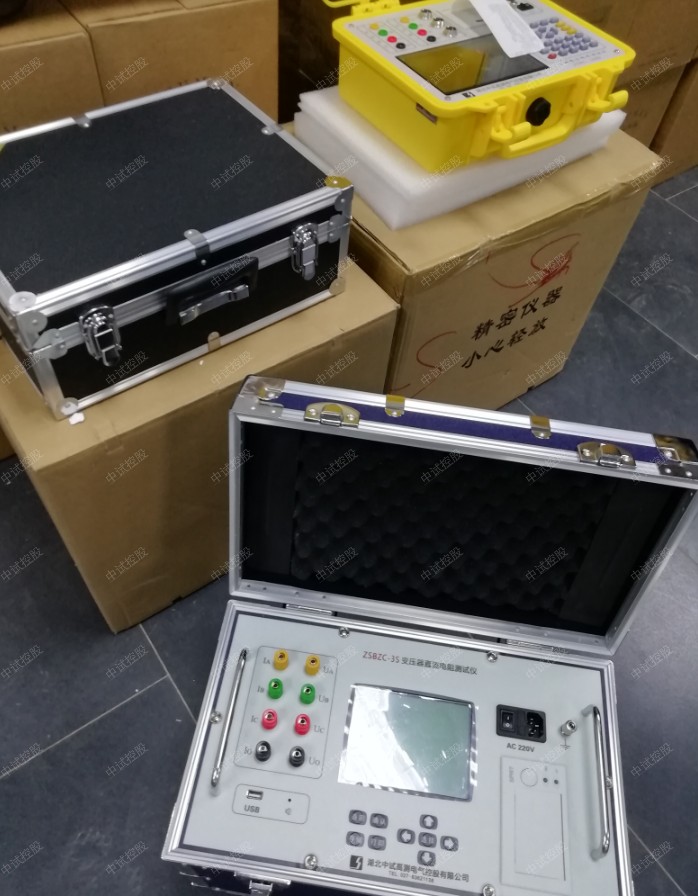

5型直流电阻快速测试仪界面设计采用微机控制,大屏幕背光汉字液晶屏显示,操作简便、显示清晰人机交互界面友好，测量过程及仪器工作状态提示明确充分，不需操作人员记忆过多的规程；采用电流源线性补偿技术,测试稳定、测量精度高、速度快，提高了测量效率，减轻了操作人员的工作强度。

5型直流电阻快速测试仪技术上采用“四端”测量,消除引线电阻与接触引起的测量误差。有过压防护功能,能防反电动势冲击。面板式打印机可快速打印测量结果。(选用)体积小、重量轻、携带方便.

5型直流电阻快速测试仪适用于各类电力变压器、互感器绕组等感性低阻值电阻的测量与分析。

 产品别称

直流电阻速测仪、变压器直流电阻测试仪、变压器绕组直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪

产品特点

1、微电脑控制的智能仪器，可存储测试结果
2、大屏幕背光汉字液晶屏显示操作简便、显示清晰人机交互界面友好，测量过程及仪器工作状态提示明确充分
3、直流电阻快速测试仪采用电流源线性补偿技术测试稳定、测量精度高、速度快，提高了测量效率，减轻了操作人员的工作强度
4、技术上采用“四端”测量消除引线电阻与接触引起的测量误差
5、面板式打印机可快速打印测量结果(选用)
6、有过压防护功能能防反电动势冲击
7、体积小、重量轻、携带方便
8、本直流电阻快速测试仪适用于各类电力变压器、互感器绕组等感性、低阻值电阻的测量与分析

技术参数
