频响法变压器绕组变形测试仪总体介绍

产品简介

电力变压器的内部结构故障检测的必备工具


高速、高集成化微处理器
高分辨dB值测量
DDS专用数字高速扫频技术(美国)

产品简介

 频响法变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量，该变压器绕组变形测试仪采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。

变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。

变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法研制开发的变压器绕组频率响应测试仪，就是这样一种新颖的变压器内部故障无损检测设备。它适用于63kV～500kV电力变压器的内部结构故障检测。

频响法变压器绕组变形测试仪是将变压器内部绕组参数在不同频域的响应变化经量化处理后，根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势，来确定变压器内部绕组的变化程度，进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。

对于运行中的变压器而言，无论过去是否保存有频域特征图，通过比较故障变压器线圈间特征图谱的差异，也可以对故障程度进行判断。当然，如果保存有一套变压器原有的绕组特征图，更易对变压器的运行状况、事故后分析和维护检修提供更为精确有力的依据。

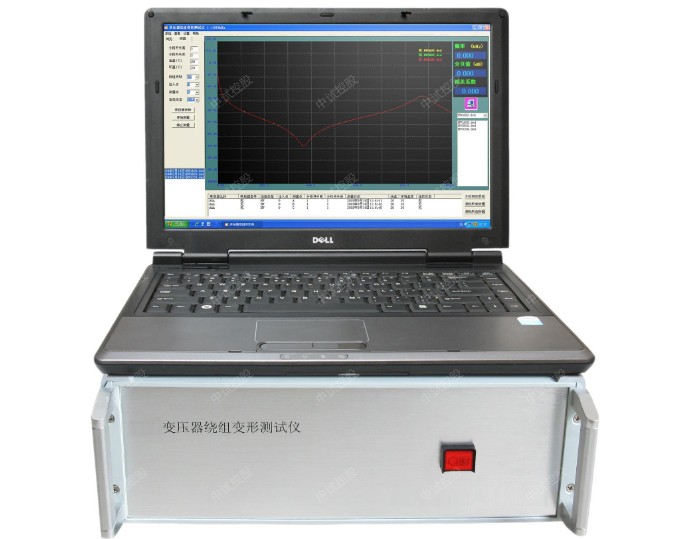

变压器绕组变形频率响应测试仪由笔记本电脑及单片机构成高精度测量系统,结构紧凑，操作简单，具有较完备的测试分析功能，对照使用说明书或经过短期培训即可自行操作使用。

产品别称

电力变压器绕组变形测试仪、变压器绕组变形检测仪、变压器绕组变形测量仪、变压器绕组变形分析仪、频响法绕组变形测试仪、频响法I变压器绕组变形测试仪

用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器绕组变形情况。电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等永久变形现象，这将严重影响变压器的安全运行。

频响法变压器绕组变形测试仪按国家电力行业标准DL/T911－2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。

产品特点

l 采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。

l 测量速度快，对单个绕组测量时间1-3分钟以内。

l 频率精度非常高，精度高于0.001% 。

l 数字化频率合成，频率稳定性更高。

l 5000V电压隔离、充分保护测试电脑安全。

l 可同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。

l 分析软件功能强大，软件、硬件指标满足国标DL/T911-2004。

l 软件管理人性化、智能化程度高，设置好参数后，只需按一个键便可完成所有测量工作。

l 软件界面简洁直观，分析、存储、报告导出、打印等菜单一目了然。

l 现场接线简单、使用方便。

测试分析软件主要特色

l 采用windows平台，兼容Window 2000/Window XP/Windows7/windows8。

l 采用数据库保存测试数据，对测试数据的管理简洁方便。

l 可以同时加载 9 条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。

l 软件管理功能强大，充分考虑现场使用的需要，测量数据自动存盘、自动导出生成Word版测试报告（需安装相应的Office软件）或JPG图片报告，方便用户出测试报告。

l 软件人性化特点明显，测量的各种条件多为选择项，不用在现场做很多的输入，使用更加方便。

l 软件智能化程度高，在输入、输出信号连接好之后，只需要按一个键就可以完成所有的测量工作。

l 软件界面简洁、直观、实用。

技术参数

l 测量速度：单相绕组1分钟-3分钟

l 输出电压：Vpp-10V（25V），测试中自动调整

l 输出阻抗：50Ω

l 输入阻抗：1MΩ （响应通道内置50Ω匹配电阻）

l 扫频范围：10Hz－2MHz

l 频率精度： 0.001%

l 扫频方式：线性或对数，扫频间隔和点数可任意设置

l 曲线显示：幅频曲线（相频曲线，选配）

l 测量动态范围宽：－120dB～20dB

l 供电电压：AC220V±10%

l 主机重量：3.6kg

l 主机体积:272mm*258mm*95mm
