超低频高压发生器技术指标

时间：2020-12-11

超低频高压发生器技术指标

产品简介

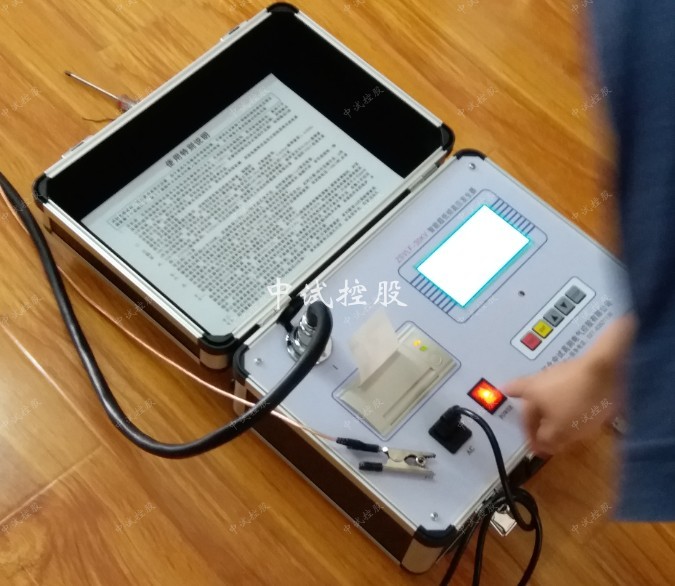

超低频高压发生器结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、打印机输出试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处。

产品别称

超低频高压发生器、0.1HZ超低频高压发生器、程控超低频高压发生器、超低频交流高压试验装置、超低频耐压试验装置、超低频高压发生器、0.1Hz超低频高压发生器、程控超低频高压发生器、超低频交流高压试验装置、超低频耐压试验装置、智能超低频高压发生器、低频高压发生器、耐压试验超低频高压发生器、工频耐压高压发生器、变频耐压高压发生器、30kv超低频高压发生器、50kv超低频高压发生器

产品特点

1、电流、电压数据均直接通过高压侧采样获得，所以数据真实、准确
2、过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms
3、过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms
4、高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻
5、由于采用了高低压闭环负反馈控制电路，所以输出无容升效应

技术参数

1. 输出额定电压：参见表1

型号	额定电压	带载能力	电源保险管	产品结构、重量
30/1.1	30kV （峰值）	0.1Hz≤1.1µF	5A	控制器：4㎏升压器：25㎏
		0.05Hz≤2.2µF
		0.02Hz≤5.5µF
40/1.1	30kV （峰值）	0.1Hz≤1.1µF	6A	控制器：4㎏升压器：35㎏
		0.05Hz≤2.2µF
		0.02Hz≤5.5µF
50/1.1	50kV （峰值）	0.1Hz≤1.1µF	7A	控制器：4㎏升压器：50㎏
		0.05Hz≤2.2µF
		0.02Hz≤5.5µF
60/1.1	60kV （峰值）	0.1Hz≤1.1µF	10A	控制器：4㎏一级升压器（30kV）：25㎏二级升压器（30kV）：45㎏
		0.05Hz≤2.2µF
		0.02Hz≤5.5µF
70/0.5	70kV （峰值）	0.1Hz≤0.5µF	10A	控制器：4㎏一级升压器（30kV）：25㎏二级升压器（40kV）：50㎏
		0.05Hz≤1µF
		0.02Hz≤2.5µF
80/0.5	80kV （峰值）	0.1Hz≤0.5µF	12A	控制器：4㎏一级升压器（30kV）：25㎏二级升压器（50kV）：50㎏
		0.05Hz≤1µF
		0.02Hz≤2.5µF

2.   输出频率：0.1Hz、0.05Hz、0.02Hz
3.   带载能力： 0.1Hz  最大1.1µF
0.05Hz 最大2.2µF
0.02Hz 最大5.5µF
4.     测量精度：3%
5.   电压正，负峰值误差：≤3％
6.   电压波形失真度：≤5％
7.   使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH
8.   电源保险管：参见表1
9.   电源：频率50Hz，电压220V±5%。

设备成套性

名称	数量
超低频高压发生器	1台
高压连接电缆	1根
低压连接电缆	1根
电源线	1根
电源保险管	10只
放电棒	1根
说明书	2本
检验报告	1份
合格证	1张
保修卡	1份
质量反馈单	1份
